Область применения Газ и нефть, оборудование для защиты окружающей среды, оборудование для увлажнения, HVAC, водоподготовка, котлы, упаковочное оборудование, текстильная печать и крашение, текстиль и крашение Природоохранное оборудование, оборудование для увлажнения воздуха, кондиционеры ...
Описание
маркер
Область применения
Газ и нефть, оборудование для защиты окружающей среды, оборудование для увлажнения, HVAC, водоподготовка, котлы, упаковочное оборудование, текстильная печать и крашение, текстиль и крашение
Природоохранное оборудование, оборудование для увлажнения воздуха, кондиционеры HVAC, водоподготовка, котлы, упаковочное оборудование, текстильная печать и крашение,
очистительное оборудование, садовое спринклерное орошение, пиво и напитки, пищевая промышленность
пищевая промышленность и другие системы управления.
Технические параметры
Номинальный диаметр: DN15-50
Принципиальная структура принудительный пилотный мембранный тип
(Ступенчатый тип мембраны прямого действия)
Материал корпуса латунь, SS304, SS316 (специальный)
Материал мембраны NBR, FKM, EPDM, силиконовая резина
Температура окружающей среды -10℃ ~ +65
(Взрывозащищенный тип -20℃~+50℃)
Температура жидкости Группа T2：-10℃~+90℃
T3 группа：-10℃~+120℃
Применяемая жидкость газ, жидкость
Вязкость жидкости ≤22 мм²/S
Тип соединения Внутренняя резьба (GB, NPT)
Способ монтажа Горизонтальный монтаж, катушкой вверх
(Вертикальный монтаж запрещен)
Класс защиты IP65 (катушки с пластиковым покрытием и взрывозащищенные),
IP54 (катушка с железным корпусом)

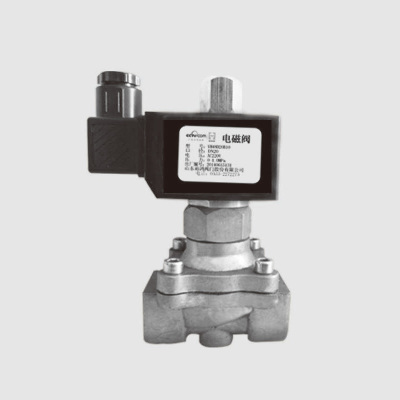

Мембранные электромагнитные клапаны с нулевым давлением запуска серии YH48D
Чувствительное открытие и закрытие при нулевом давлении
Проверенная производительность и стабильность
Экономичный кованый корпус клапана
Функциональные опции
| Код | Название функции | Описание функции | |
| K | Нормально открыто | Выключение клапана при подаче питания, включение клапана при отключении питания | |
| E | Взрывозащищенный (литой тип) | Класс взрывозащиты: Ex mI/IIT4 | |
Государственный уровень взрывозащищенности инспекции станции надзора квалифицированной продукции.
Электрические параметры
Напряжение питания 220V, 110V, 24VAC 50/60Hz
24V、12V DC
Номинальная мощность взрывозащищенного типа AC: 17VA; DC: 20W
Обычный тип см. таблицу параметров спецификации
Допуск напряжения AC-15%～+10%; DC±10%.
Электрическое соединение: стандартная распределительная коробка
Тип заливки: M14×1,5, проводник 1,5M
Огнестойкий тип: M14×1,5, распределительная коробка
Выше указана мощность во время плавной работы после запуска, и мощность будет увеличиваться во время запуска.
Скорость увеличится во время ввода в эксплуатацию.
Замечания:
Эта серия электромагнитного клапана жидкости однонаправленный поток, установка, пожалуйста, обратите внимание на направление корпуса клапана отмечены, чтобы убедиться, что давление перед клапаном должно быть больше, чем давление после клапана.
Давление перед клапаном должно быть больше, чем давление после клапана, электромагнитный клапан может работать правильно.
0UT Нормально закрытый тип Ступенчатый тип прямого действия IN

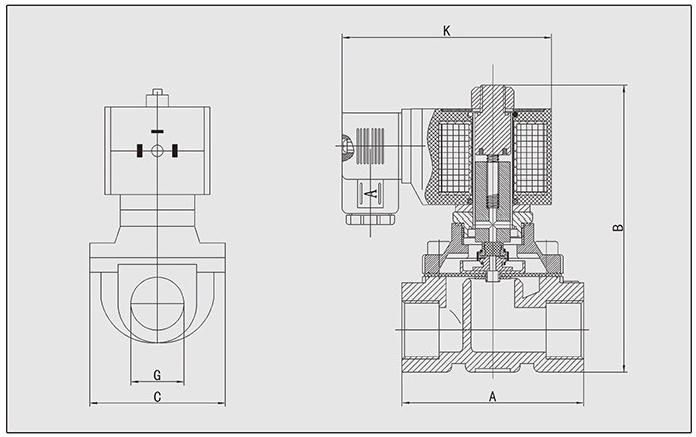

| Внешние размеры с резьбой [мм] | |||||
| Диаметр | A | C | B | B (нормально открытый) | |
| 15 | 68 | 56 | 105 | 135 | |
| 20 | 72 | 57 | 115 | 142 | |
| 25 | 98 | 76 | 120 | 150 | |
| 32 | 122 | 95 | 160 | 190 | |
| 40 | 122 | 95 | 160 | 190 | |
| 50 | 166 | 122 | 182 | 215 | |
Рекомендации по оптимизации:
① Если вам нужен взрывозащищенный тип, пожалуйста, предоставьте соответствующие параметры нашей компании для консультации перед выбором;
② жидкости с условиями перепада давления, рекомендуется использовать электромагнитный клапан с пилотным управлением, и старайтесь выбирать нормально закрытый тип;
③ Если жидкость содержит примеси, должны быть установлены перед электромагнитным клапаном фильтр клапан (экран ≥ 60 меш), и жидкость не должна быть затвердевшей или кристаллических явлений

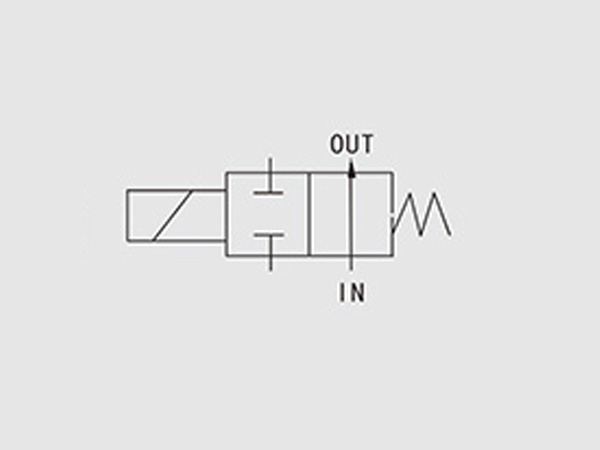

0UT Нормально закрытый тип 2/2 NC IN
| Спецификация модели | Диаметр | Внутреннее отверстие для подключения Резьба |
Cv Значение |
Минимальное давление Дифференциальное давление (бар) |
Максимальное рабочее давление (бар) | Потребляемая мощность (ВА/Вт) | ||||||
| Вода, газ | Масло≤22 мм²/S | |||||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||||
| YH48D15 | 15 | G3/81/2 | 4.8 | 0 | 10 | 6 | 7 | 4 | 33 | 20 | ||
| YH48D20 | 20 | G3/4 | 7.6 | 0 | 10 | 6 | 7 | 4 | 33 | 20 | ||
| YH48D25 | 25 | G1 | 12 | 0 | 10 | 6 | 7 | 4 | 33 | 20 | ||
| YH48D32 | 32 | G11/4 | 24 | 0 | 10 | 6 | 7 | 4 | 70 | 40 | ||
| YH48D40 | 40 | G11/2 | 29 | 0 | 10 | 6 | 7 | 4 | 70 | 40 | ||
| YH48D50 | 50 | G2 | 48 | 0 | 10 | 6 | 7 | 4 | 70 | 40 | ||
| Нормально закрытый тип (взрывозащищенный) | ||||||||||||
| Спецификация модели | Диаметр | Внутреннее отверстие для подключения Резьба |
Cv Значение |
Минимум Дифференциальное давление (bar) |
Максимальное рабочее давление (бар) | Потребляемая мощность (ВА/Вт) | ||||||
| Вода, газ | Масло≤22 мм²/S | |||||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||||
| YH48D15-E | 15 | G3/8、1/2 | 4.8 | 0 | 7 | 7 | 5 | 5 | 17 | 20 | ||
| YH48D20-E | 20 | G3/4 | 7.6 | 0 | 7 | 7 | 5 | 5 | 17 | 20 | ||
| YH48D25-E | 25 | G1 | 12 | 0 | 7 | 7 | 5 | 5 | 17 | 20 | ||
| YH48D32-E | 32 | G11/4 | 24 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 | ||
| YH48D40-E | 40 | G11/2 | 29 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 | ||
| YH48D50-E | 50 | G2 | 48 | 0 | 3 | 2 | 3 | 1.5 | 50 | 20 | ||

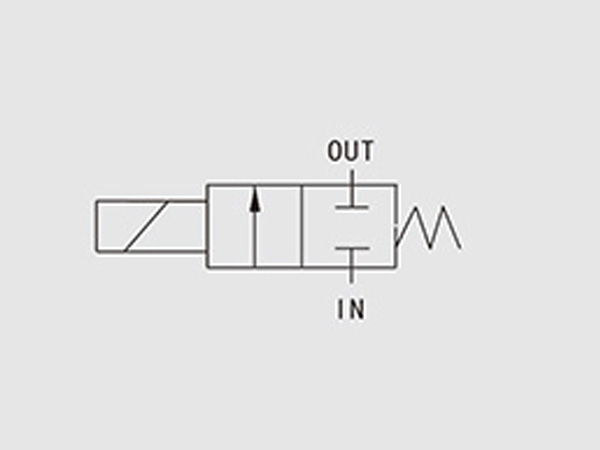

OUT Нормально открытый 2/2 NO IN
| Спецификация модели | Диаметр | Внутреннее отверстие для подключения Резьба |
Значение C v | Минимальное давление Дифференциальное давление (бар) |
Максимальное рабочее давление (бар) | Потребляемая мощность (ВА/Вт) | ||||||
| Вода, газ | Масло≤22мм²/S | |||||||||||
| AC | DC | AC | DC | AC220V | DC24V | |||||||
| YH48D15-K | 15 | G3/8、1/2 | 4.8 | 0 | 5 | 3 | 3 | 3 | 57 | 32 | ||
| YH48D20-K | 20 | G3/4 | 7.5 | 0 | 5 | 3 | 3 | 3 | 57 | 32 | ||
| YH48D25-K | 25 | G1 | 12 | 0 | 5 | 3 | 3 | 3 | 57 | 32 | ||
| YH48D32-K | 32 | G11/4 | 24 | 0 | 5 | 3 | 3 | 3 | 70 | 40 | ||
| YH48D40-K | 40 | G11/2 | 29 | 0 | 5 | 3 | 3 | 3 | 70 | 40 | ||
| YH48D50-K | 50 | G2 | 48 | 0 | 5 | 3 | 3 | 3 | 70 | 40 | ||
| Нормально открытый тип (взрывозащищенный тип с литым уплотнением) | ||||||||||||
| YH48D15-K | 15 | G3/8、1/2 | 4.8 | 0 | 5 | 5 | 3 | 3 | 17 | 20 | ||
| YH48D20-KE | 20 | G3/4 | 7.5 | 0 | 5 | 5 | 3 | 3 | 17 | 20 | ||
| YH48D25-KE | 25 | G1 | 12 | 0 | 5 | 5 | 3 | 3 | 17 | 20 | ||
Предложения по оптимизации:
① Температура жидкости должна быть сообщена нам в соответствии с фактической, в противном случае ложные высокой температуры сделает коэффициент допуска производства и уплотнения конфигурации не подходит.
Когда, и вызвать утечку;
② Если жидкость содержит примеси, необходимо установить перед электромагнитным клапаном фильтр-клапан (сетка ≥ 60 меш), и жидкость не должна быть затвердевшей или кристаллической.
Кристаллическое явление;
③ При температуре жидкости ≤ 120 ℃ и рабочем давлении ≤ 10 бар, если уплотнение PTFE допускает внутренние индикаторы утечки.
