Область применения Военно-космическая продукция, судостроительная промышленность, нефтехимическая промышленность, электроэнергетическое оборудование, котельное оборудование, железо и сталь, спринклерные установки, гальванические покрытия и покрытия. оборудование, котельное оборудование, ж...
Описание
маркер
Область применения
Военно-космическая продукция, судостроительная промышленность, нефтехимическая промышленность, электроэнергетическое оборудование, котельное оборудование, железо и сталь, спринклерные установки, гальванические покрытия и покрытия.
оборудование, котельное оборудование, железо и сталь, спринклерное пожаротушение, гальваническое покрытие
Установка, газ и нефть, оборудование для защиты окружающей среды, удаление пыли, практическое
испытательное оборудование, текстильная печать и крашение, HVAC, водоподготовка,
промышленные печи и обжиговые печи, сушильное оборудование и другие системы управления.
Технические параметры
Номинальный диаметр DN10-80
(При заказе свыше DN100 проконсультируйтесь)
Принцип и структура ступенчатого типа прямого действия
Материал корпуса клапана SS304, WCB, специальный SS316
Материал уплотнения NBR, FKM, PTFE, пурпурная медь
Температура окружающей среды -30℃ ~ +60
(Взрывобезопасный -20℃ ~ +40℃)
Применяемая жидкость газ, жидкость
Вязкость жидкости ≤22 мм²/S
(50 мм²/S или меньше может быть изготовлено по заказу)
Тип соединения внутренняя резьба, фланец
Способ монтажа Горизонтальный монтаж, катушкой вверх
(Другие способы могут быть выполнены по заказу)
Класс защиты IP54, IP65 для общего типа, IP65 для взрывозащищенного типа.

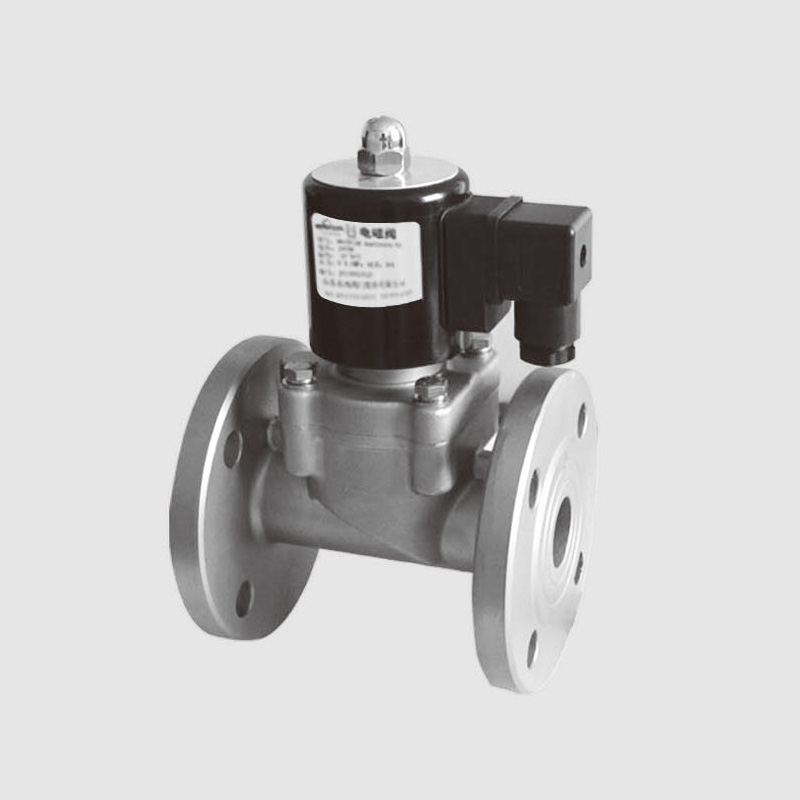

Поршневой электромагнитный клапан прямого действия пошагового действия серии YH47P
Ведущая технология, патентная защита, хорошее качество и проверено временем.
Поршень-бабочка с трехмерным уплотнением и направляющим устройством для предотвращения сбоев
Многофункциональность и универсальность
Функциональные опции
| Код | Название функции | Описание функции |
| K | Нормально открыто | Клапан с питанием выключен, клапан с питанием включен |
| E | Взрывозащищенный | Класс взрывозащиты: Ex dICT4/T5 |
| S | С ручным управлением | Клапан можно открыть или закрыть вручную |
| V | Специальный вертикальный монтаж | Применяется при ограниченном пространстве, ограниченном пилотным управлением |
Государственный уровень взрывозащищенного надзора станции инспекции квалифицированных продуктов.
Особенности ручного устройства: нужно только повернуть на 90 градусов, простая и быстрая операция!
Электрические параметры
Обычное напряжение 220V AC 50/60Hz 24V DC
Специальное напряжение AC:50/60Hz 380V 110V 48V 36V 24V
DC:220V 、110V 、48V 、12V
Номинальная мощность см. таблицу спецификаций
Допуск на напряжение ± 10%
Электрическое подключение обычного типа: стандартная распределительная коробка
Взрывозащищенный тип: внутренняя резьба M16×1,5, стандарт 1,5M
Провод (G1/2 или NPT1/2 может быть изготовлен на заказ)
Рабочее давление может измениться при выборе вышеуказанного специального напряжения.
Пожалуйста, сначала проконсультируйтесь с нами.
Рекомендуется, чтобы расстояние от выхода источника питания управления до электромагнитного клапана не было слишком большим, чтобы не влиять на рабочее давление.
чтобы не влиять на рабочее давление.
0UT Нормально закрытый тип Ступенчатый тип прямого действия IN
| Технические характеристики модели | Диаметр [мм] | Способ соединения | Значение Kv | Рабочее давление [бар] | Номинальная мощность (ВА/Вт) | ||||||
| AC220V | DC24V | ||||||||||
| YH47P10 | 10 | G3/8 | 2.2 | 0~6, вакуум | 25 | 24 | |||||
| YH47P15 | 15 | G1/2 | 2.8 | 0~6, вакуум | 25 | 24 | |||||
| YH47P20 | 20 | G3/4 | 5.5 | 0~6, вакуум | 25 | 24 | |||||
| YH47P25 | 25 | G1 | 10 | 06, вакуум | 25 | 24 | |||||
| YH47P32 | 32 | G11/4 | 16 | 0~3; 0~6; вакуум | 60 | 60 | |||||
| YH47P40 | 40 | G11/2 | 20 | 0~3; 0~6; вакуум | 60 | 60 | |||||
| YH47P50 | 50 | G2 | 28 | 0~3; 0~6; вакуум | 60 | 60 | |||||
| YH47P65F | 65 | Тип фланца | 38 | 0~1; вакуум | 60 | 60 | |||||
| YH47P80F | 80 | Тип фланца | 50 | 0 1 ; вакуум | 60 | 60 | |||||
| Совет по выбору: При соблюдении условий по перепаду давления жидкости мы рекомендуем использовать пилотный тип, что выгодно с точки зрения стоимости, производительности и срока службы! | |||||||||||
OUT Нормально открытый тип Ступенчатое прямое действие IN
| Технические характеристики модели | Диаметр [mm] |
Порт подключения | Значение Kv | AC220V | DC24V | ||||||
| Рабочее давление [bar] |
Мощность [VA] |
Рабочее давление [bar] |
Мощность [W] |
||||||||
| YH47P10 | 10 | G3/8 | 2.2 | 0~2 | 25 | 0~3 | 24 | ||||
| YH47P15 | 15 | G1/2 | 2.8 | 0~2 | 25 | 0~3 | 24 | ||||
| YH47P20 | 20 | G3/4 | 5.5 | 0~2 | 25 | 0~3 | 24 | ||||
| YH47P25 | 25 | G1 | 10 | 0~2 | 25 | 0~3 | 24 | ||||
| YH47P32 | 32 | G11/4 | 16 | 0~1.5 | 60 | 0~2 | 60 | ||||
| YH47P40 | 40 | G11/2 | 20 | 0~1.5 | 60 | 0~2 | 60 | ||||
| YH47P50 | 50 | G2 | 28 | 0~1.5 | 60 | 0~2 | 60 | ||||

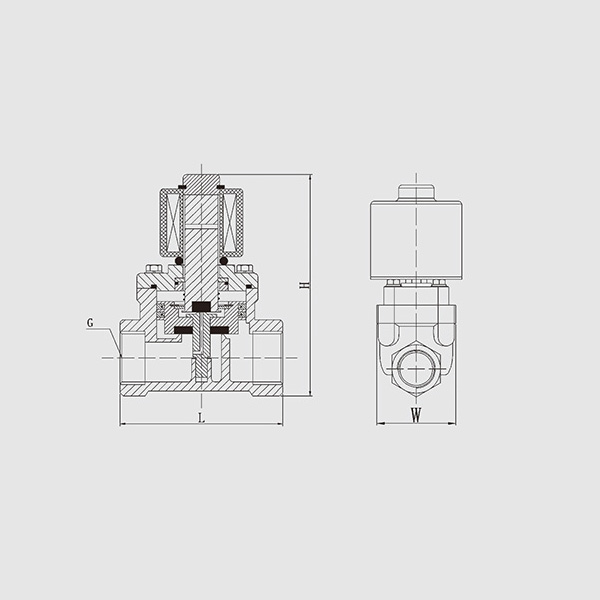

Резьба

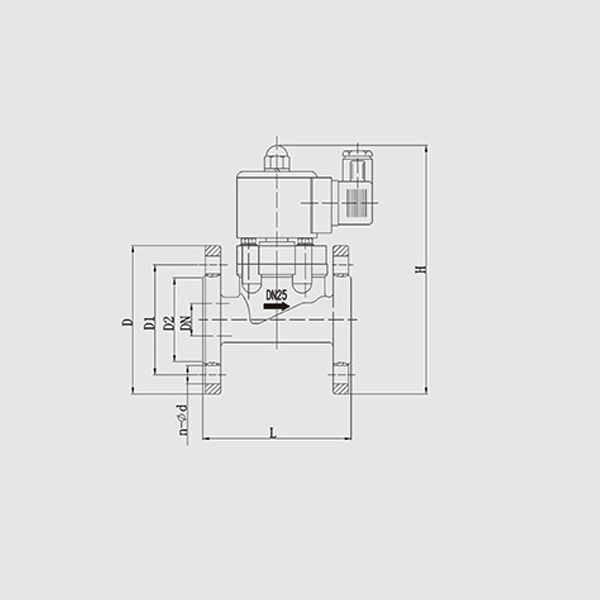

Фланцевые
| Технические характеристики и установочные размеры электромагнитного клапана из нержавеющей стали 304 (литая сталь) | ||||||||||||
| Технические характеристики Модель |
Номинальный Диаметр |
Внутреннее резьбовое соединение | Фланцевое соединение | |||||||||
| Резьба G | L | H | H (взрывобезопасная) |
L | H | H (взрывобезопасная) |
D | D1 | n—φd | |||
| DN10 | 10 | G3/8 | 60 | 120 | 130 | |||||||
| DN15 | 15 | G1/2 | 70 | 150 | 150 | 100 | 140 | 150 | 95 | 65 | 4-14 | |
| DN20 | 20 | G3/4 | 85 | 160 | 160 | 110 | 145 | 155 | 105 | 75 | 4-14 | |
| DN25 | 25 | G1 | 95 | 165 | 165 | 125 | 155 | 165 | 115 | 85 | 4-14 | |
| DN32 | 32 | G5/4 | 115 | 180 | 180 | 140 | 160 | 170 | 135 | 100 | 4-18 | |
| DN40 | 40 | G3/2 | 130 | 190 | 190 | 150 | 170 | 180 | 145 | 110 | 4-18 | |
| DN50 | 50 | G2 | 145 | 205 | 205 | 165 | 175 | 185 | 160 | 125 | 4-18 | |
| DN65 | 65 | 200 | 240 | 250 | 180 | 145 | 4-18 | |||||
| DN80 | 80 | 240 | 260 | 270 | 190 | 160 | 8-18 | |||||
| DN100 | 100 | 280 | 295 | 305 | 215 | 180 | 8-18 | |||||
| DN125 | 125 | 310 | 295 | 305 | 245 | 210 | 8-18 | |||||
| DN150 | 150 | 460 | 350 | 360 | 280 | 240 | 8-23 | |||||
| DN200 | 200 | 460 | 350 | 360 | 335 | 295 | 12-23 | |||||
Предложения по оптимизации:
① Температура жидкости должна быть сообщена нам в соответствии с фактической, в противном случае ложные высокой температуры сделает коэффициент допуска производства и уплотнения конфигурации не подходит.
Когда, и вызвать утечку;
② Если жидкость содержит примеси, необходимо установить перед электромагнитным клапаном фильтр-клапан (сетка ≥ 60 меш), и жидкость не должна быть затвердевшей или кристаллической.
Кристаллическое явление;
③ При температуре жидкости ≤ 120 ℃ и рабочем давлении ≤ 10 бар, если уплотнение PTFE допускает внутренние индикаторы утечки.
связаться с нами
