Применение Промышленные печи, городской газ, газогенераторные установки Технические параметры Номинальный диаметр DN25-300 Принципиальная структура прямого действия или ступенчатого прямого действия Материал корпуса клапана SS304, WCB, специальный SS316 Материал уплотнения NBR, ...
Описание
маркер
Применение
Промышленные печи, городской газ, газогенераторные установки
Технические параметры
Номинальный диаметр DN25-300
Принципиальная структура прямого действия или ступенчатого прямого действия
Материал корпуса клапана SS304, WCB, специальный SS316
Материал уплотнения NBR, FKM, PTFE, пурпурная медь
Температура окружающей среды -30℃ ~ +60
(Взрывозащищенный тип -20℃ ~ +40℃)
Применяемые жидкости природный газ, газ, биогаз, угольный газ и т.д.
Вязкость жидкости ≤22 мм²/S
Способ присоединения: внутренняя резьба, фланец
Способ монтажа Горизонтальный монтаж, катушкой вверх
(Другие способы могут быть выполнены по заказу)
Степень защиты IP54, IP65
Взрывозащищенность ExdIICT5

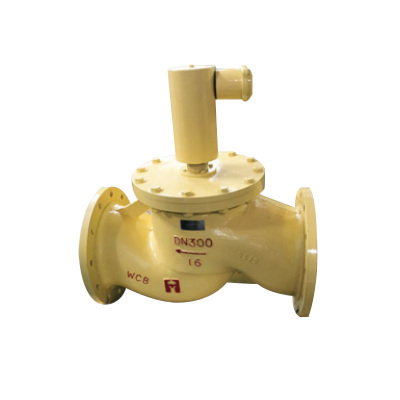

Газовый автоматический электромагнитный клапан серии YH47P
Ведущие технологии, патентная защита, хорошее качество и проверено временем.
Поршень-бабочка с трехмерным уплотнением и направляющим устройством для предотвращения сбоев
Многофункциональность и универсальность
Функциональные опции
| Кодовое название | Название функции | Описание функции |
| E | Взрывозащищенный | Класс взрывозащиты: Ex dⅡCT4/T5 |
| S | С ручным управлением | Клапан может быть открыт или закрыт вручную |
Государственный уровень взрывозащищенного надзора станции инспекции квалифицированных продуктов.
Особенности ручного устройства: нужно только повернуть на 360 градусов, простое и быстрое управление!
Электрические параметры
Обычное напряжение 220 В переменного тока 50/60 Гц 24 В постоянного тока
Специальное напряжение AC:50/60Hz 380V 110V 48V 36V 24V
DC:220V 、110V 、48V 、12V
Номинальная мощность см. таблицу спецификаций
Допуск на напряжение ± 10%
Электрическое соединение взрывозащищенного типа: взрывозащищенная распределительная коробка G1/2 провод
Рабочее давление может измениться, если выбрано специальное напряжение.
Пожалуйста, сначала проконсультируйтесь с нами.
Рекомендуется, чтобы расстояние от выхода источника питания управления до электромагнитного клапана не было слишком большим, чтобы не влиять на рабочее давление.
чтобы не влиять на рабочее давление.
0UT Нормально закрытый тип Ступенчатый тип прямого действия IN
| Технические характеристики модели | Диаметр [мм] | Способ соединения | Значение Kv | Рабочее давление [бар] | Номинальная мощность (ВА/Вт) | |
| AC220V | DC24V | |||||
| YH47P25 | 25 | G1 | 10 | 0~6; вакуум | 25 | 24 |
| YH47P32 | 32 | G11/4 | 16 | 0~3;0~6;вакуум | 60 | 60 |
| YH47P40 | 40 | G11/2 | 20 | 0~3;0~6;вакуум | 60 | 60 |
| YH47P50 | 50 | G2 | 28 | 0~3;0~6;вакуум | 60 | 60 |
| YH47P65F | 65 | Тип фланца | 38 | 0~1; вакуум | 60 | 60 |
| YH47P80F | 80 | Тип фланца | 50 | 0~1; вакуум | 60 | 60 |
| YH47P100 | 100 | Тип фланца | 170 | 0~0.5 | 200 | 200 |
| YH47P150 | 150 | Фланцевый | 370 | 0~0.5 | 200 | 200 |
| YH47P200 | 200 | Фланцевый | 726 | 0~0.3 | 450 | 450 |
| YH47P250 | 250 | Тип фланца | 885 | 0~0.3 | 450 | 450 |
| YH47P300 | 300 | Тип фланца | 1274 | 0~0.3 | 450 | 450 |
| Совет по выбору: Если вы удовлетворяете условиям по перепаду давления жидкости, мы рекомендуем использовать пилотный привод, что выгодно с точки зрения стоимости, производительности и срока службы! | ||||||

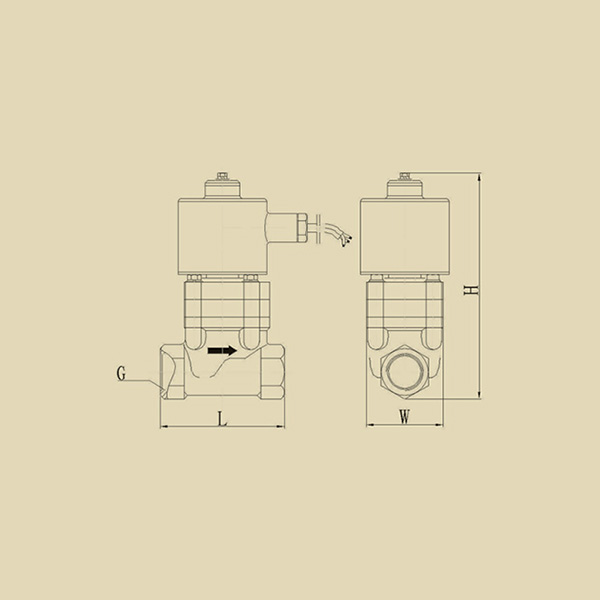

Резьба

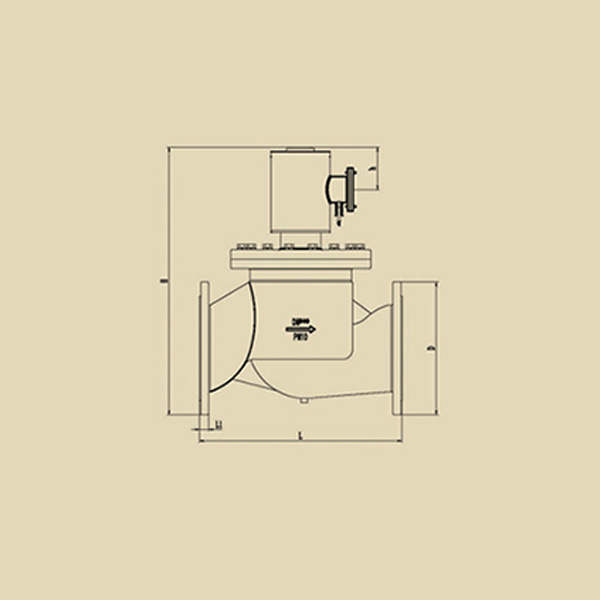

Фланцевые
| Технические характеристики Модель |
Номинальный Диаметр |
Внутреннее резьбовое соединение | Фланцевое соединение | |||||||||
| Резьба G | L | H | H (взрывозащищенный) |
L | H | H (Взрывозащищенный) |
D | D1 | n—φd | |||
| DN25 | 25 | G1 | 95 | 165 | 165 | 125 | 155 | 165 | 115 | 85 | 4-14 | |
| DN32 | 32 | G5/4 | 115 | 180 | 180 | 140 | 160 | 170 | 135 | 100 | 4-18 | |
| DN40 | 40 | G3/2 | 130 | 190 | 190 | 150 | 170 | 180 | 145 | 110 | 4-18 | |
| DN50 | 50 | G2 | 145 | 205 | 205 | 165 | 175 | 185 | 160 | 125 | 4-18 | |
| DN65 | 65 | 200 | 240 | 250 | 180 | 145 | 4-18 | |||||
| DN80 | 80 | 240 | 260 | 270 | 190 | 160 | 8-18 | |||||
| DN100 | 100 | 280 | 295 | 305 | 215 | 180 | 8-18 | |||||
| DN125 | 125 | 310 | 295 | 305 | 245 | 210 | 8-18 | |||||
| DN150 | 150 | 480 | 350 | 360 | 280 | 240 | 8-23 | |||||
| DN200 | 200 | 600 | 400 | 420 | 335 | 295 | 12-23 | |||||
| DN250 | 250 | 650 | 760 | 800 | 395 | 350 | 12-24 | |||||
| DN300 | 300 | 700 | 800 | 830 | 450 | 400 | 12-24 | |||||
Рекомендации по оптимизации:
① Температура жидкости должна соответствовать фактической информации, предоставленной нам, иначе ложная высокая температура сделает производство коэффициентов допуска и конфигурации уплотнения не соответствующим, и вызовет утечку.
И вызвать утечку;
② Если жидкость содержит примеси, должны быть установлены перед электромагнитным клапаном фильтр клапана (экран ≥ 60 меш), и жидкость не должна быть затвердевшей или кристаллической явление;
③ Хотя пилотный тип может быть специально изготовлен для наклонной или вертикальной установки, я все еще рекомендую, чтобы мы попытались найти способы установить горизонтально, чтобы избежать поршня одностороннее трение влияет на жизнь и стабильность;
④ При температуре жидкости ≤ 120 ℃ и рабочем давлении ≤ 10 бар, если уплотнение PTFE позволяет внутренние индикаторы утечки.
