Область применения Промышленные печи и обжигательные аппараты, сушильное оборудование, фармацевтическое оборудование, вакуумное оборудование оборудование, сифонные трубопроводы для водопроводных станций, аэрокосмическое, нефтехимическое, электрическое Энергетическое оборудование, железо и...
Описание
маркер
Область применения
Промышленные печи и обжигательные аппараты, сушильное оборудование, фармацевтическое оборудование, вакуумное оборудование
оборудование, сифонные трубопроводы для водопроводных станций, аэрокосмическое, нефтехимическое, электрическое
Энергетическое оборудование, железо и сталь, гальваника и покраска, газ и нефть, оборудование для защиты окружающей среды, удаление пыли, текстильная печать и крашение, HVAC, и так далее.
Оборудование для защиты окружающей среды, пылеудаления, текстильной печати и окраски, отопления, вентиляции и кондиционирования воздуха,
Пивоварение, пищевая промышленность, водоподготовка и другие системы управления.

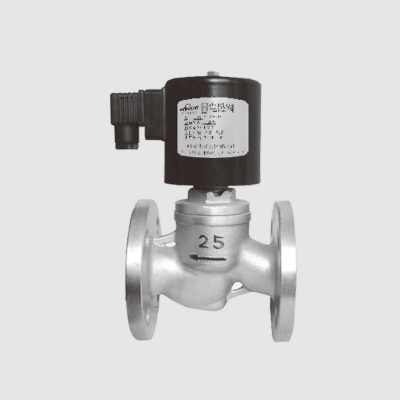

Фланцевые поршневые соленоидные клапаны из нержавеющей стали серии YH44P
Высококачественные и проверенные
Доступны различные функции
Чувствительное вакуумное высоковольтное переключение
Функциональные опции
| Код | Название функции | Описание функции |
| K | Нормально открыто | Включение клапана выключено, выключение клапана включено |
Государственный уровень взрывозащищенности инспекции станции надзора квалифицированных продуктов.
Примечание: Эта серия не имеет взрывозащищенного типа, если вам нужны взрывозащищенные продукты, пожалуйста, выберите нашу компанию.
Если вам нужны взрывозащищенные продукты, пожалуйста, выберите другие серии.
Электрические параметры
Обычное напряжение 220 В переменного тока 50/60 Гц 24 В постоянного тока
Специальное напряжение AC: 50/60Hz: 380V 110V 48V 36V 24V
DC:220V 110V 48V 12V
Номинальная мощность AC: сквозной диаметр≤25мм, 45VA; ≥32мм, 70VA
DC: сквозной диаметр≤25мм, 40Вт; ≥32мм, 65Вт
Допуск напряжения ± 10%
Электрическое подключение: стандартная распределительная коробка
Рабочее давление может измениться, если выбрано специальное напряжение.
Пожалуйста, сначала проконсультируйтесь с нами.
Рекомендуется, чтобы расстояние от выхода источника питания управления до электромагнитного клапана не было слишком большим, чтобы не влиять на рабочее давление.
Это может повлиять на рабочее давление.
0UT Нормально закрытый тип NC IN
0UT Нормально открытый тип NO IN
| Спецификация модели | Диаметр [mm] |
Kv значение |
Минимальное давление Дифференциальное давление [бар] |
Максимальное рабочее давление [бар] | Специальный нормально закрытый тип работы Диапазон давления [бар] |
||||||
| Нормально закрытый | Нормально открытый тип | ||||||||||
| YH44P15 | 15 | 2.8 | 0 | 16 | 8 | 1~25 | |||||
| YH44P20 | 20 | 5.4 | 0 | 16 | 8 | 1~25 | |||||
| YH44P25 | 25 | 8.5 | 0 | 16 | 8 | 1~25 | |||||
| YH44P32 | 32 | 14 | 0 | 16 | 8 | 1~25 | |||||
| YH44P40 | 40 | 18 | 0 | 16 | 8 | 1~25 | |||||
| YH44P50 | 50 | 28 | 0 | 16 | 8 | 1~25 | |||||
| Совет по оптимизации: при разработке схемы управления старайтесь выбирать нормально закрытый тип, и вам не придется беспокоиться о том, что время включения слишком велико, этот клапан приспособлен к непрерывной работе; | |||||||||||

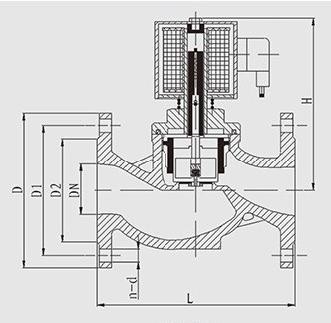

| Размеры [мм] | Общий тип | |||||||||||
| Спецификация модели | L | H | H нормально открытый | D | D1 | D2 | n-d | |||||
| YH44P15 | 90 | 152 | 175 | Φ95 | 65 | 45 | 4-φ12 | |||||
| YH44P20 | 115 | 155 | 175 | φ105 | 75 | 55 | 4-φ14 | |||||
| YH44P25 | 125 | 158 | 178 | Φ115 | 85 | 65 | 4-φ14 | |||||
| YH44P32 | 140 | 168 | 188 | Φ135 | 100 | 78 | 4-φ18 | |||||
| YH44P40 | 165 | 175 | 195 | Φ145 | 110 | 85 | 4-φ18 | |||||
| YH44P50 | 190 | 185 | 205 | Φ160 | 125 | 100 | 4-φ18 | |||||
Рекомендации по оптимизации:
① Температура жидкости должна быть предоставлена нам в соответствии с фактической, в противном случае искажение высокой температуры сделает производство коэффициентов допуска и уплотнения конфигурации не
Когда, и вызвать утечку.
Если жидкость содержит примеси, необходимо установить перед электромагнитным клапаном фильтр-клапан (сетка ≥ 60 меш), и жидкость не должна застывать или кристаллизоваться.
кристаллическое явление.
