Область применения Нефтяная, химическая промышленность, судостроение, аэрокосмическая промышленность, продукция военного назначения, электроэнергетика, сталь. Утюг, спринклерная система пожаротушения, гальваническое покрытие, газовое топливо, охрана окружающей среды Оборудование, продувка...
Описание
маркер
Область применения
Нефтяная, химическая промышленность, судостроение, аэрокосмическая промышленность, продукция военного назначения, электроэнергетика, сталь.
Утюг, спринклерная система пожаротушения, гальваническое покрытие, газовое топливо, охрана окружающей среды
Оборудование, продувка сажи и удаление пыли, аналитические инструменты, печать и покраска текстиля, отопление.
Системы управления вентиляцией и кондиционированием воздуха, уборочное оборудование, спринклерное орошение садов, пищевая промышленность и т.д.
Технические параметры
Номинальный диаметр Ду10-50
Принципиальная конструкция типа пилотной диафрагмы
Материал корпуса клапана SS316
Уплотнительные материалы NBR, FKM, EPDM
Температура окружающей среды - 10℃~+60℃.
(Взрывозащищенный тип -20℃~~+50℃)
Группа температуры жидкости Т2: -10℃~+80℃
Группа Т3: -10℃~+120℃
Применимые жидкости газ и жидкость
Вязкость жидкости≤22 мм²/с
Способ подключения фланец (GB)
Способ установки: горизонтальная установка, катушкой вверх.
(Другие методы могут быть настроены)
Степень защиты IP65
Примечания: Жидкость в этой серии электромагнитных клапанов течет в одном направлении и безопасна.
При установке обратите внимание на маркировку направления на корпусе клапана, чтобы обеспечить давление перед клапаном.
Для нормальной работы электромагнитного клапана оно должно быть больше, чем давление за клапаном.

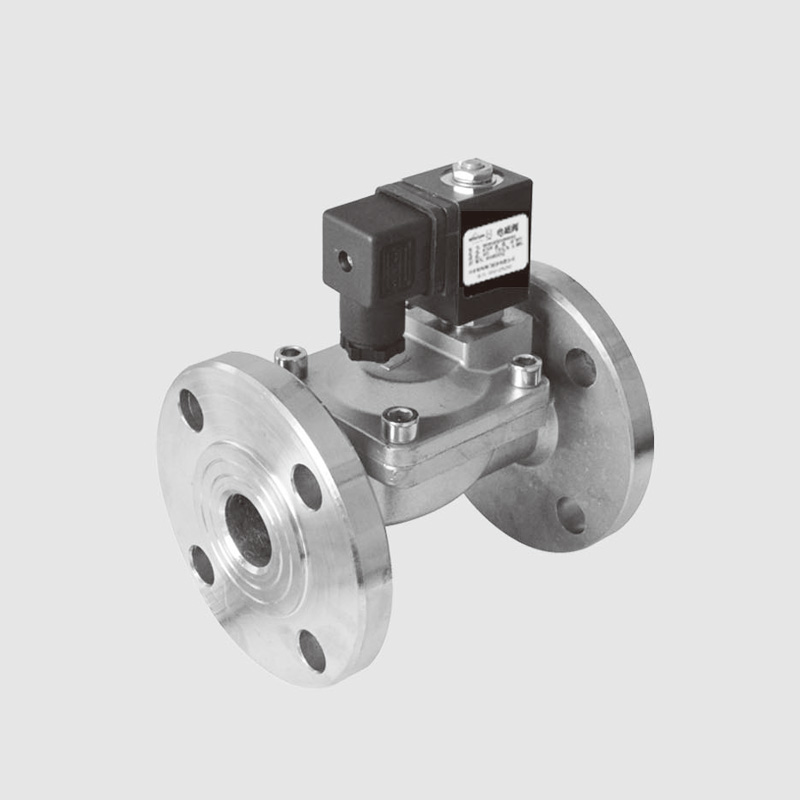

Универсальный пилотный мембранный электромагнитный клапан серии YH30D
Передовые технологии и превосходное качество
Действие, надежность, стабильная производительность
Изысканный внешний вид, замена импортной продукции
Параметры функции
| Кодовое имя | Имя функции | Описание функции |
| Нормально закрытый | Клапан включения питания открыт, а клапан отключения питания закрыт. | |
| K | Нормально открытый | Клапан включения закрыт, клапан отключения открыт. |
| E | Взрывозащищенный | Уровень взрывозащиты: Exm I/IIT4 |
| G | немецкая катушка | Дополнительная катушка немецкой марки |
| Продукция сертифицирована национальным институтом взрывобезопасности. | ||
Квалифицированная продукция проверена национальной станцией надзора за взрывобезопасностью.
Электрические параметры
Напряжение питания 220 В 110 В переменного тока 50/60 Гц 24 В 12 В постоянного тока
Номинальная мощность обычного типа переменного тока: 22 ВА, постоянного тока: 13 Вт.
Нормально открытый переменный ток: 33 ВА, постоянный ток: 32 Вт.
Взрывозащищенный переменный ток: 18 ВА, постоянный ток: 20 Вт
Допуск по напряжению ±10%
Электрическое соединение обычного типа: стандартная распределительная коробка.
Взрывозащищенный тип: М14×1,5, стандартный провод 1,5м.
●Выше указана мощность при плавной работе после запуска, взрывозащищенный тип обычно открыт.
Нормально закрытая мощность такая же. "
Параметры давления
Минимальная разница давления 0,5 бар
Форма категории Максимальное рабочее давление
Нормальное апноэ, вода и жидкость: 12 бар, масло: 10 бар.
Обычное нормально закрытое давление можно настроить: 16 бар.
Взрывозащищенный нормально закрытый воздух, вода и жидкость: 10 бар, масло: 8 бар
Нормально открытый газ, вода, жидкость: 8 бар, масло: 7 бар.
Специальная вода и жидкость для противопожарной защиты: 16 бар.

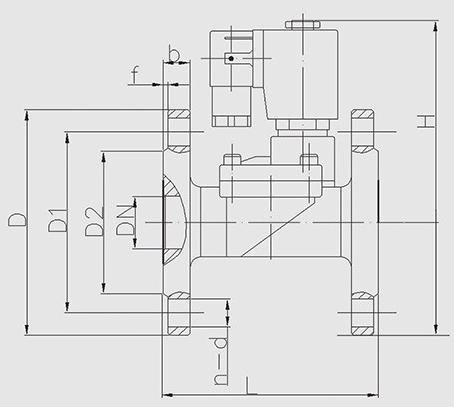

| Технические характеристики и параметры: габаритные размеры (фланцевое исполнение из нержавеющей стали) | |||||||||
| Нормально закрытый тип 2/2 НЗ |
0UT
IN |
0UT Нормально открытый 2/2 NO IN |
|||||||
| Характеристики модели | Диаметр [мм] |
Значение резюме | Габаритные размеры [мм] | Размер фланца [мм] | |||||
| L | H | D | D1 | b | n-d | ||||
| YH30D25 | 25 | 12 | 134 | 162 | 110 | 85 | 14 | 4-φ14 | |
| YH30D32 | 32 | 22 | 160 | 175 | 135 | 100 | 15 | 4-φ18 | |
| YH30D40 | 40 | 30 | 160 | 180 | 145 | 110 | 15 | 4-φ18 | |
| YH30D50 | 50 | 48 | 200 | 206 | 160 | 125 | 16 | 4-φ18 | |
| Предложения по оптимизации: ① Если жидкость содержит примеси, перед электромагнитным клапаном следует установить фильтрующий клапан (сетка фильтра ≥ 60 меш), при этом жидкость не должна затвердевать или кристаллизоваться; ② Взрывозащищенная катушка имеет встроенную предохранительную трубку и защитные компоненты варисторной технологии, обеспечивающие безопасность катушки; ③ При разработке схемы управления постарайтесь выбрать нормально закрытый тип. Если время включения слишком велико, не волнуйтесь. Этот клапан подходит для непрерывной работы. |
|||||||||
