Область применения Промышленные печи, горелки, мусоросжигательные печи, газовое отопительное оборудование, котлы, защита безопасности подачи топлива, системы сигнализации утечки газа, системы аварийного отключения при пожаре, сети газопроводов, газоочистные станции, газозаправочные станци...
Описание
маркер
Область применения
Промышленные печи, горелки, мусоросжигательные печи, газовое отопительное оборудование, котлы, защита безопасности подачи топлива, системы сигнализации утечки газа, системы аварийного отключения при пожаре, сети газопроводов, газоочистные станции, газозаправочные станции, системы безопасности, широко используемые в различных типы защиты трубопроводной сети, этот клапан может быстро отключиться до того, как произойдет авария, чтобы вовремя предотвратить серьезные аварии.
Технические параметры
Номинальный диаметр Ду20-350
Принцип и структура прямого действия, пошагового прямого действия, пилотного действия, скорость срабатывания 1–3 с, в зависимости от разницы давления и размера калибра. Режим управления обычно открыт и мгновенно закрывается при включении питания: ручной сброс на открытие. Материал корпуса клапана SS304, WCB.
Уплотнительные материалы NBR, FKM
Температура окружающей среды -20℃~+60℃
(Взрывозащищенный тип -20℃~+40℃)
Температура жидкости Т1: -10℃~+60℃;
Т2:-10℃~+90℃
Т3:-10℃~+120℃
Применимо к жидкому газу, природному газу, сжиженному газу, биогазу, мазуту и т. д.
Вязкость жидкости≤22 мм²/с
Способ подключения внутренняя резьба, фланец
Способ установки: горизонтальная установка (наклонять или переворачивать категорически запрещено),
Стебель вверх
Уровень защиты: обычный тип IP54, взрывозащищенный тип IP65

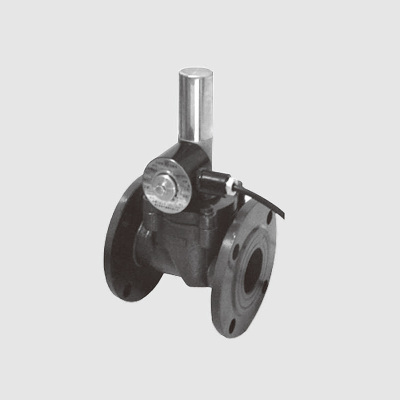

Электромагнитный клапан поршня аварийного отключения серии YH29/39
(серия 29: нормально открытого типа, питание отключено, включен ручной сброс)
(серия 39: нормально закрытый тип, питание отключено, включен ручной сброс)
Передовые технологии, безопасные и надежные
Мгновенное включение и быстрое отключение
Летающий поршень-бабочка устойчив к коррозии и износу.
| Параметры функции | ||
| кодовое имя | Имя функции | Описание функции |
| K | Нормально открытый | Мгновенное выключение |
| E | Взрывозащищенный тип | Уровень взрывозащиты: Ex dⅡCT4/T5 |
| S | С ручным управлением | Этот клапан можно открыть вручную. |
Квалифицированная продукция проверена национальной станцией надзора за взрывобезопасностью.
Принцип работы
В нормальных обстоятельствах нет необходимости подавать питание, отвинчивать щиток, и когда ручной рычаг втягивается на место, он застревает пружинным штифтом, и клапан остается открытым, когда контроллер отправляет мгновенный сигнал питания; электромагнитного клапана, пружинный штифт втянется обратно. Шток клапана и поршень быстро опускаются и закрываются.
Электрические параметры
Обычное напряжение 220 В переменного тока, 50/60 Гц, 24 В постоянного тока
Специальное напряжение переменного тока: 50/60 Гц: 380 В 110 В 48 В 36 В 24 В
Постоянный ток: 220 В, 110 В, 48 В, 12 В
Таблица номинальной мощности средней мощности
Допуск по напряжению ±10%
Электрическое соединение обычного типа: стандартная распределительная коробка.
Взрывозащищенное исполнение: внутренняя резьба М16×1,5

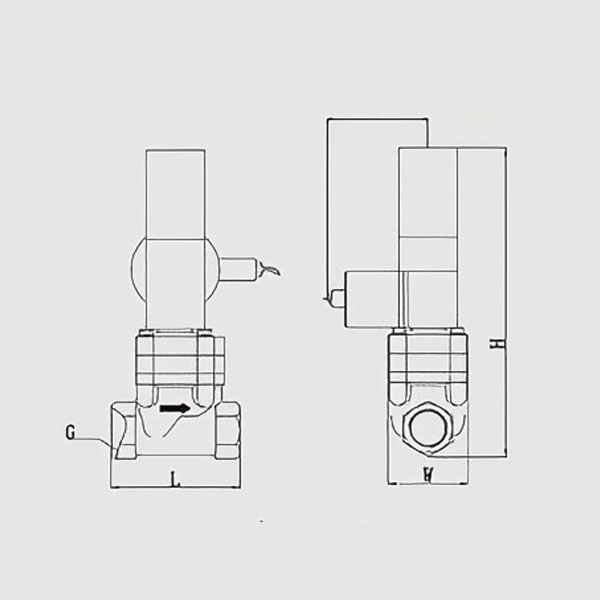

DN20~50мм резьбового типа

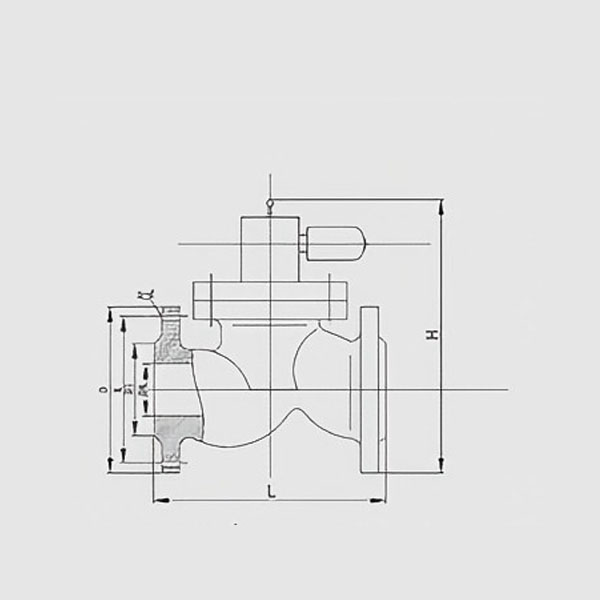

Фланцевый тип DN20~150 мм

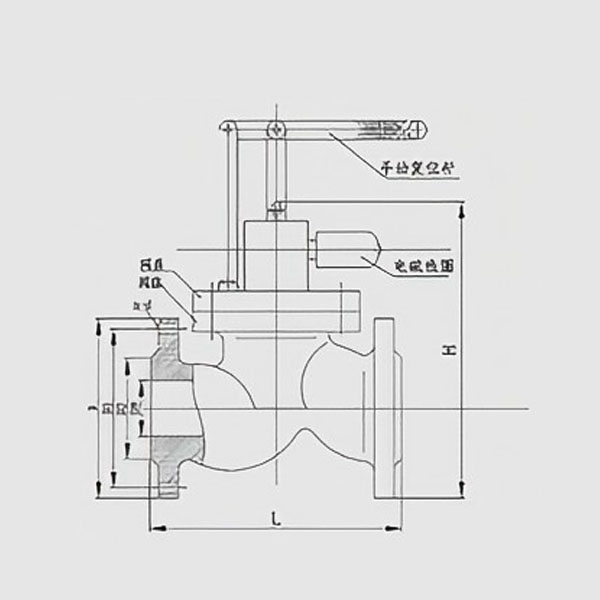

Фланцевый тип Ду200~350мм
Размеры нержавеющей стали (литой стали)
| Номинальный диаметр | Внутренняя резьба | Фланец (мм) | ||||||||||
| G | L | H | L | H | D | K | N-φd | |||||
| DN15 | G1/2 | 70 | 185 | 100 | 175 | 95 | 65 | 4-14 | ||||
| DN20 | G3/4 | 85 | 195 | 110 | 180 | 105 | 75 | 4-14 | ||||
| DN25 | G1 | 95 | 205 | 125 | 190 | 115 | 85 | 4-14 | ||||
| DN32 | G5/4 | 115 | 215 | 140 | 195 | 135 | 100 | 4-18 | ||||
| DN40 | G3/2 | 130 | 225 | 150 | 205 | 145 | 110 | 4-18 | ||||
| DN50 | G2 | 145 | 240 | 165 | 215 | 160 | 125 | 4-18 | ||||
| DN65 | 200 | 275 | 180 | 145 | 4-18 | |||||||
| DN80 | 240 | 290 | 190 | 160 | 8-18 | |||||||
| DN100 | 280 | 330 | 215 | 180 | 8-18 | |||||||
| DN125 | 310 | 330 | 245 | 210 | 8-18 | |||||||
| DN150 | 460 | 350 | 280 | 240 | 8-23 | |||||||
| DN200 | 460 | 350 | 295 | 295 | 12-23 | |||||||
Технические характеристики
| Технические характеристики модели | диаметр [мм] |
Разъем | КВ ценить |
стандартная работа Давление[бар] |
Специальное рабочее давление [бар] | Номинальная мощность (ВА/Вт) | |||||||||
| B6 | B16 | AC220V | DC24V | ||||||||||||
| YH29/39P20 | 20 | G3/4 | 5.5 | 0~3 | 1~6 | 3~8 | 12 | 12 | |||||||
| YH29/39P25 | 25 | G1 | 10 | 0~3 | 1~6 | 3~8 | 12 | 12 | |||||||
| YH29/39P32 | 32 | G11/4 | 16 | 0~3 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P40 | 40 | G11/2 | 20 | 0~3 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P50 | 50 | G2 | 28 | 0~3 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P65F | 65 | тип фланца | 40 | 0~1 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P80F | 80 | тип фланца | 65 | 0~1 | 1~6 | 38 | 25 | 24 | |||||||
| YH29/39P100F | 100 | тип фланца | 99 | 0~1 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P150F | 150 | тип фланца | 250 | 0~1 | 1~6 | 3~8 | 25 | 24 | |||||||
| YH29/39P200F | 200 | тип фланца | 420 | 00.05 | 0.3~0.5 | 1~3 | 60 | 60 | |||||||
| YH29/39P250F | 250 | тип фланца | 660 | 0~0.05 | 0.3~0.5 | 1~3 | 60 | 60 | |||||||
| Предложения по оптимизации: ① Этот клапан предъявляет высокие требования к безопасности и сложен в изготовлении, поэтому пользователи должны правдиво указывать параметры давления, в противном случае это повлияет на чувствительность и надежность: ②Когда пользователь выбирает особый уровень рабочего давления или особые условия работы, соответствующую мощность и параметры необходимо повторно подтвердить, обратитесь в нашу компанию. |
|||||||||||||||
Предложения по оптимизации:
① Если жидкость содержит примеси, перед электромагнитным клапаном должен быть установлен фильтрующий клапан (ячейка фильтра ≥ 60 ячеек), при этом жидкость не должна затвердевать или кристаллизоваться.
② Когда фактическое давление высокое, постарайтесь сузить допуск между значением плавающего давления между максимальным и минимальным значениями и обычно используемым фиксированным значением давления при выборе.
Если фактическое давление составляет 8 бар, вам следует попытаться выбрать 7–9 бар вместо 0,3–8 или 1 (или 2)–16 бар. Поскольку чем меньше выбранный диапазон давления, тем надежность и
Чем выше чувствительность!
