Область применения Аэрокосмическая и военная продукция, судостроение, нефтехимическая промышленность, электроэнергетическое оборудование, котельное оборудование, сталь, спринклеры пожаротушения, гальванические покрытия, газовое топливо, оборудование для защиты окружающей среды, продувка с...
Описание
маркер
Область применения
Аэрокосмическая и военная продукция, судостроение, нефтехимическая промышленность, электроэнергетическое оборудование, котельное оборудование, сталь, спринклеры пожаротушения, гальванические покрытия, газовое топливо, оборудование для защиты окружающей среды, продувка сажи и пылеудаление, экспериментальное оборудование, печать и покраска текстиля, ОВКВ, вода обработка, промышленные печи, печи, сушильное оборудование и другие системы управления.
Технические параметры
Номинальный диаметр ДНО.5-20
Принципиальная структура прямого действия
Материал корпуса клапана SS304 (специальная нержавеющая сталь 316)
Уплотнительный материал NBR, FKM, PTFE, медь
Температура окружающей среды -30℃~+60℃
(Взрывозащищенный тип -20℃~+40℃)
Применимые жидкости газ и жидкость
Вязкость жидкости ≤22 мм²/с (ниже 50 мм²/с можно настроить)
Способ подключения внутренняя резьба
Способ установки: горизонтальная установка, катушкой вверх (другие методы могут быть настроены по индивидуальному заказу)
Катушка с железной оболочкой класса защиты IP54, пластиковая катушка IP65,
Взрывозащищенный IP65
Температура жидкости
| Кодовое имя | Температурный диапазон Варианты материалов уплотнения | ||
| T1 | -10~+60℃ NBR、FKM、PTFE | ||
| T2 | -25~+90℃ FKM、PTFE | ||
| T3 | -10~+120℃ FKM、PTFE | ||
| T4 | -10~+150℃ PTFE、FKM | ||
| T6 | -10~+220℃ PTFE | ||
| T7 | -10~+250℃ PTFE、Медь | ||
Компактный размер и хорошая герметизация.
Быстрое переключение запуска при нулевом напряжении
| Параметры функции | ||
| Кодовое имя | Имя функции | |
| K | Нормально открытый | Клапан включения закрыт, клапан отключения открыт. |
| E | Взрывозащищенный тип | Уровень взрывозащиты: Ex dICT4/T5 |
| S | С ручным управлением | Этот клапан можно открыть или закрыть вручную. |
| V | Специально разработанная вертикальная установка. | Принято, когда пространство ограничено, ограничено пилотным типом. |
Квалифицированная продукция проверена национальной станцией надзора за взрывобезопасностью.
Особенности ручного устройства: Просто поверните на 90 градусов, простое и быстрое управление!
Электрические параметры
Обычное напряжение 220 В переменного тока, 50/60 Гц, 24 В постоянного тока
Специальное напряжение переменного тока: 50/60 Гц 380 В 110 В 48 В 36 В 24 В
постоянный ток: 220 В, 110 В, 48 В, 12 В
Номинальную мощность смотрите в таблице технических характеристик.
Допуск по напряжению ±10%
Электрическое соединение обычного типа: стандартная распределительная коробка.
Взрывозащищенный тип: внутренняя резьба М16×1,5, стандарт 1,5М.
Провод (G1/2 или NPT1/2 можно настроить)
●Рабочее давление может измениться при использовании указанного выше специального напряжения.
Пожалуйста, сначала проконсультируйтесь с нашей компанией.
| 0UT Нормально закрытый тип Прямое действие IN |
0UT Нормально открытый Прямое действие IN |
|||||||

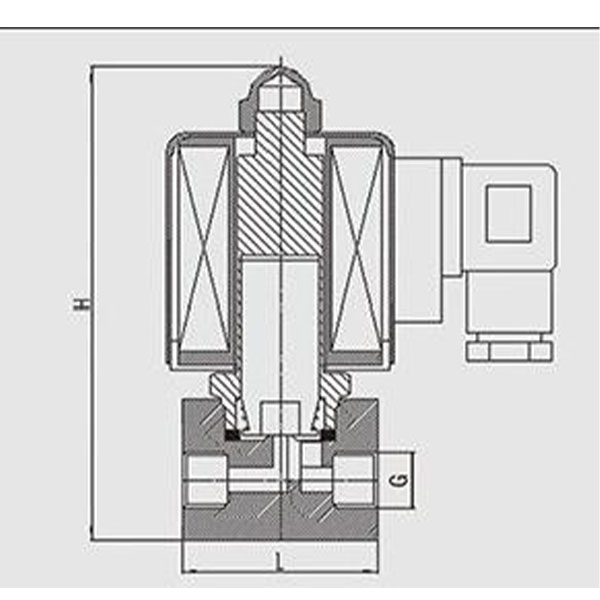

| Характеристики модели | Диаметр [мм] |
Способ подключения | Значение резюме | рабочее давление | Габаритные размеры | Номинальная мощность (ВА/Вт) | ||
| [бар] | L | H | AC220V | DC24V | ||||
| YH27P00.5 | 0.5 | G1/8 | 0.026 | 0~60 | 28 | 60 | 25 | 15 |
| YH27P01 | 1 | G1/8 | 0.04 | 0~25 | 28 | 60 | 25 | 15 |
| YH27P02 | 2 | G1/8 | 0.09 | 0~25 | 40 | 90 | 25 | 15 |
| YH27P03 | 3 | G1/8 | 0.16 | 0~15 | 40 | 90 | 25 | 15 |
| YH27P04 | 4 | G1/4 | 0.23 | 0~10 | 40 | 90 | 25 | 24 |
| YH27P05 | 5 | G1/4 | 0.32 | 0~10 | 44 | 115 | 25 | 24 |
| YH27P06 | 6 | G1/4 | 0.55 | 0~7 | 44 | 115 | 25 | 24 |
| YH27P08 | 8 | G1/4 | 0.8 | 0~4 | 44 | 115 | 35 | 24 |
| YH27P10 | 10 | G3/8 | 2.2 | 0~2 | 60 | 135 | 35 | 24 |
| YH27P15 | 15 | G1/2 | 2.8 | 0~1 | 70 | 150 | 35 | 24 |
| YH27P20 | 20 | G3/4 | 5.5 | 0~1 | 85 | 160 | 35 | 24 |
| Примечание. При выборе клиентам рекомендуется отдавать предпочтение нормально закрытому типу. Катушка может находиться под напряжением в течение длительного времени, а нормально открытый тип имеет давление! | ||||||||
Предложения по оптимизации:
① Температура жидкости должна сообщаться нам в соответствии с фактической температурой. В противном случае ложное сообщение о высокой температуре повлияет на коэффициент допуска и конфигурацию уплотнения во время производства.
Неправильная установка может привести к утечке;
② Если жидкость содержит примеси, перед электромагнитным клапаном следует установить фильтрующий клапан (сетка фильтра ≥60), а жидкость не должна быть затвердевшей.
или явление кристаллизации.
③При температуре жидкости ≤120℃ и рабочем давлении ≤8 бар, если уплотнение из ПТФЭ позволяет использовать внутренние индикаторы утечек.
