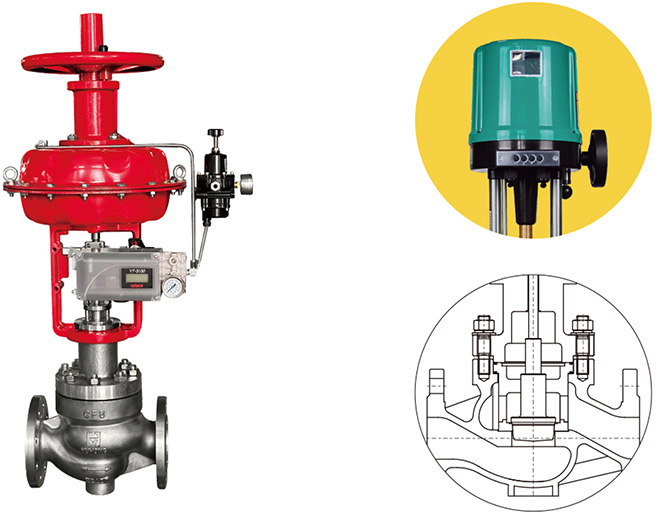

HSC Односедельный регулирующий клапан сепараторного типа
Стандартная спецификация форм Прямо через литой сферический клапан Общий проход 25,32,40,50,65,80,100,150,200 мм Общее давление 150,300,600.10 штук, JIS 20 штук, 30, 40 тысяч;PN1.6, 2,5, 4.0, 64 мпа * Форма связи Тип f,RF,RJ,TG,MFM-сварочный тип: SW(от 40 до 50 мм...
Описание
маркер
| Стандартная спецификация | |
| форм | Прямо через литой сферический клапан |
| Общий проход | 25,32,40,50,65,80,100,150,200 мм |
| Общее давление | 150,300,600.10 штук, JIS 20 штук, 30, 40 тысяч;PN1.6, 2,5, 4.0, 64 мпа * |
| Форма связи | Тип f,RF,RJ,TG,MFM-сварочный тип: SW(от 40 до 50 мм);(65 ~ 200mm) "ха тек" |
| Гильза и верхний клапан Из материала |
SCPH2 / €ет, SCPH21 / WC6, SCS13A/CF8, SCS14A/CF8M, SCS16A/CF3M, использ Ti различн материа диапазон температур-давлен |
| Форма верхней клапана Бон |
Комнатн температур (P) : - 17 + 230 ℃;Вытягива тип I (эл) : - 45 - - 17 ℃ и + 230 - + 566 ℃;Тип вытягива ii (эла) : - 100 - - 45 ℃ |
| Форма колпака | нагнетатель жуть |
| начинк наконец |
V-образный политетрафторэтилен, графитовый наполнитель |
| Сим | Плоская, зубчатая сталь (карбоновая, нержавеющая сталь (сю304, сюз 316, сюз 316l), другие сплавы) |
| Поверхностное покрытие | Голубой (эпоксидная смола).Но когда корпус сделан из нержавеющей стали, эта часть не покрыта. |
| Cv и маршрут Cv | ||||||||||||||||||||||||||||
| Общий проход | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||
| Диаметр тела | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||
| Номинальное значение Cv | Равный процентный характеристика Эквал перцентадж чартеристик |
24 | 36 | 60 | 100 | 140 | 220 | 320 | 420 | 820 | 1000 | 1440 | 1900 | |||||||||||||||
| Линейная характеристика | 26 | 40 | 75 | 110 | 150 | 240 | 365 | 435 | 850 | 1035 | 1490 | 2000 | ||||||||||||||||
| Номинальный маршрут | 25 | 38 | 50 | 75 | 100 | 150 | ||||||||||||||||||||||
| Ivf (%VF, LVF) высококачественная характеристика трафика клапанов. | ||||||||||||||||||||||||||||
| Общий проход | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||
| Диаметр тела | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 00 | 125 | 00 | 125 | 150 | 125 | 150 | 200 | ||
| Номинальное значение Cv | 11 | 17 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 99 | 75 | 275 | 175 | 275 | 360 | 275 | 360 | 650 | ||
| Равный процентный характеристика | Линейная характеристика | △ | △ | △ | △ | △ - да | △ | △ | △ | △ | △ - да | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
| Номинальный маршрут (мм) | 25 | 38 | 50 | 75 | ||||||||||||||||||||||||
Примечан:
1 символ △ чтоб обознач широт клапа спецификац.
Расходн 2. символьн △ представлен характеристик соответств стандарт IEC534-2-1976.
| Исполнительный орган | |||||
| Actuator | |||||
| Пневматическая мембрана | Пневматическая пробка Килиндер пистон тайп |
Электронная. | Умный. | ||
| ZJHA/B | ZTCLS | ZTCL | 381 серия | Серия ZM | |
| Многопружинный тип | Одно действие. | Двойной эффект. | |||
| использован служб |
регулирован | регулирован | регулирован | регулирован | |
| Давление подачи газа или Напряжение подачи Рудерфорд Gas |
Давление воздуха (пружинный диапазон) Салли гас прессар. 140 (20-100) кпа 160 (20-100) кпа 280 (80-240) кпа 400 (80-240) кпа |
Давление воздуха от 300 до 500 кпа сапли 300-500KPa |
Напряжение: 220 на 380V50Hz Введите сигнал: 4-20mADC |
Напряжение: 220 на 380V 50Hz Введите сигнал: 4-20mADC |
|
| интерфейс | Воздухозаборник: RC1/4 | Воздухораспределитель: G1/8;G1/4;G1/2;G3/8 |
Линия: pg13,5 | Линия: pg13,5 | |
| Положительно. | Давление усиливается
придется |
Давление усиливается
придется |
Входные клапаны закрыты
придется |
Входные клапаны закрыты
Должно быть |
|
| Реакция. отрицан |
Барометрический клапан открывается
Будет сделано |
Барометрический клапан открывается
Valve WillBeOpened |
Входные клапаны открыты
валье |
Входные клапаны открыты
возможно |
|
| Обратн в хуж Hystersis |
1%FS(локатор) 2 %FS(без локатора) 5%FS(модель HA1) ≤ 1% франк сакк (with Positioner) « ≤ 3% франк сакк (no Positioner) « 5%FS(match Type HA1) |
1%FS(локатор) 2 %FS(без локатора) ≤ 1% франк сакк (with Positioner « ≤ 3% франк сакк (no Positioner) « |
≤ ± 1% FS | ≤ ± 1% FS | |
| Основная погрешность Limit of Intrinsic Error |
Пиньятиньи 1% (ленточный локатор) 0,5% (без локатора) 0,2 %FS(модель HA1) ≤ ± 1% франк сакк (with Positioner) « ≤ ± 5% франк сакк (noPositioner) « От 10 до 2%. |
Пиньятиньи 1% (ленточный локатор) 0,5% (без локатора) ≤ ± 1% франк сакк (withPositioner) « ≤ ± 5% франк сакк (no Positioner) « |
≤ ± 1% FS | ≤ ± 1% FS | |
| Температура окружающей среды
температур |
Нормальн - 30 - + 70 ℃ Высокотемпературн 0 - + 100 тип ℃ Криоген тип - 40 - + 40 ℃ Нормальн температур Type - 30 - + 70 ℃Ло температур Type - 40 - + 40 ℃ |
Нормальн - 20 - + 60 ℃ Высокотемпературн 0 - + 100 тип ℃ Криоген тип - 50 - + 60 ℃ Нормальн температур Type - 20 - + 60 ℃Ло температур Type - 50 - + 60 ° ℃ |
- + 1970 ℃ | - 25 + 70 ℃ | |
| Краски. | Синяя отметка 10B5/10 | Синяя отметка 10B5/10 | |||
| приложен Accessory |
Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки |
Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки |
Униформа. | Униформа. | |
| Выбери таблицу параметров | |||||||||||
| модельселекция | |||||||||||
| Диаметр тела. | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Номинальный расход Коэффициент CV |
Равный процент | 10 | 17 | 24 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| прям | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| Общий проход | маршрут | Избирательный поток | Коэффициент CV(большой | Нормальн ● рекомендова | алтарь | E;orecomme | Nd Type;ocus | Tomized Typ | E) | ||
| DN25 | 16mm | ★ | |||||||||
| DN32 | о | ★ | |||||||||
| DN40 | 25mm | о | ● | ★ | |||||||
| DN50 | о | ● | ● | ★ | |||||||
| DN65 | о | о | о | ★ | |||||||
| DN80 | 40mm | о | о | 0 | ● | ★ | |||||
| DN100 | о | о | о | ● | ★ | ||||||
| DN125 | о | 0 | о | ★ | |||||||
| DN150 | 60mm | о | о | ● | ★ | ||||||
| DN200 | о | о | ● | ● | ★ | ||||||
| DN250 | о | ||||||||||
| DN300 | 100mm | о | ● | ||||||||
| Пневматический привратник В квадрате A e (cm в квадрате) |
Жар/B - 22 | Жар/B - 23 | Жар/B - 34 | Жар/B - 45 | |||||||
| 350 | 350 | 560 | 900 | ||||||||
| Способ действия | Пружинный предел Рэндж из спринга |
Металлическая печать позволяет разность давления (MPa)Allowable pressurediffertial of Metal Seal | |||||||||
| Злиш откр | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 |
| 40-200KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |
| 80-240KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |
| Злиш закр | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 |
| 40-200KPa | 4.5 | 3.38 | 3.38 | 2.93 | 3.54 | 3.06 | 2.51 | 2.12 | 2.12 | 1.71 | |
| 80-240KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.85 | 4.94 | 4.94 | 4 | |
Кривая высокой точности потока
Сокращение расходов (%)
Эквивалентная процентная характеристика (% металлических тел)
Сокращение расходов (%)
Линейная характеристика (%LC) (% LT)
| Авторизация, комбинация материалов внутри клапанов и использование температурного диапазона.авторизация позволяет утечку | ||||
| Из матери и из страны отдыха Из углеродной стали: карбон стил (Carbon Steel) |
||||
| тело | SCPH2 / A216 — €ет, SCPH21 / A217 — WC6, SCPL1 / A352 - LCB | |||
| Клапа ядр | материа | SUS304/316 | SUS304/316 | SUS304/316 |
| с в |
R.T фел | SS/SF | ||
| сиден | материа | SUS304/316 | SUS304/316 | SUS304/316 |
| с в |
SS/SF | |||
| Направляющий кобура | материа | SUS420 | SUS420 | SUS420 |
| с в |
HT | HT | HT | |
| прокладк | материа | SUS316L | SUS316L | SUS316L |
| Авторизация позволяет утечку
Из города |
ANSI | CLASSIV | CLASSVI | Класс IV |
| Номинальная Cvx | 0.01% | Bubble-Tight | 0.01% | |
| Использ температурн ℃ Operating |
Тело SCPH2/WCB SCPH2 / WCBBody |
- 17 - + 425 | - 17 - + 230 | - 17 - + 425 |
| Авторизация SCPH21/WC6 SCPH21 / WC6 Body |
- 17 - + 566 | - 17 - + 230 | - 17 - + 566 | |
| Тело SCPL1/LCB SCPL1 / LCBBody |
- 45 - + 350 | - 45 + 230 | - 45 - + 350 | |
| Субъект: нержавеющая сталь боди материл: стационарная сталь стель | ||||
| тело | SCS13A/CF8, SCS14A/CF8M, SCS16A/CF3M | |||
| Клапа ядр | материа | SUS304/316/316L | SUS304/316 | SUS304/316/316L |
| с в |
R.T фел | SS/SF | ||
| сиден | материа | SUS304/316/316L | SUS304/316/316L | SUS304/316/316L |
| с в |
SS/SF | |||
| Направляющий кобура | материа | SUS304/316/316L | SUS304/316/316L | SUS304/316/316L |
| с в |
R.T фел | ST | ||
| прокладк | материа | SUS316L | SUS316L | SUS316L |
| Авторизация позволяет утечку | ANSI | Класс IV | CLASSVI | CLASSIV |
| Номинальная Cvx | 0.01% | Bubble-Tight | 0.01% | |
| Использ температурн ℃ | 196 - + 566 | - 45 + 230 | 196 - + 566 | |
| Rt FE силен: политетрафторэтилен HT: термообработка; ST: переработанный сплав Ss: частичный сточный сплав SF: переработанный сплав | ||||
Пленочная форма
Поршневой режим
электродинамический
| Внешний размер Appearance diimension Unit:mm | ||||||||||
| DN | L | H1 | H2 | H3 | Электрический исполнительный орган | Пневматический исполнительный механизм | ||||
| финч | мм | ANSI 150 PN16/25 |
ANSI300 PN 40 |
ANSI 600 PN64/100 |
||||||
| Гб/T 12221 |
Гб/T 17213,3 |
Гб/T 17213,3 |
||||||||
| 11/02 | 40 | 200 | 222 | 235 | 251 | 56 | 163 | 302 | 381LSB - 30 | ZJHA/B23 |
| 2 | 50 | 230 | 254 | 267 | 286 | 73 | 165 | |||
| 21/02 | 65 | 290 | 276 | 292 | 311 | 83 | 217 | 375 | 381LSB - 50 | ZJHA/б34 |
| 3 | 80 | 310 | 298 | 317 | 337 | 102 | 235 | |||
| 4 | 100 | 350 | 352 | 368 | 394 | 110 | 236 | |||
| 5 | 125 | 400 | 400 | 425 | 500 | 146 | 340 | 465 | 381LSC - 99 | ZJHA/B45 |
| 6 | 150 | 480 | 451 | 473 | 508 | 170 | 340 | |||
| 8 | 200 | 600 | 543 | 568 | 610 | 220 | 383 | |||
