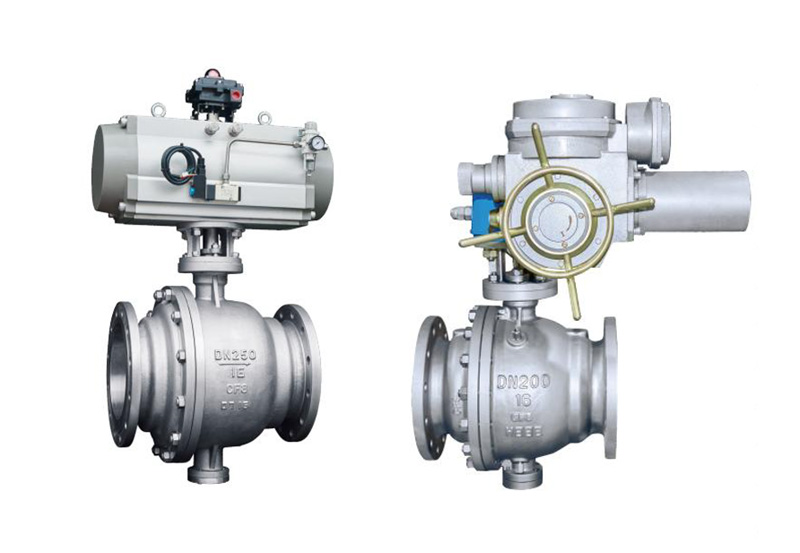

Технические условия Основание для проектирования Design Basis Аип, уровень анс Проектный стандарт API6D, ANSI B16.34 Структурная длина Фрэнк. API6D, ANSI B16.10 Размер связи коннектинг ANSI B16.5 Испытание и проверка API6D, API598 Примечание: длина и размер франка с...
Описание
маркер
| Технические условия | ||
| Основание для проектирования Design Basis |
Аип, уровень анс | |
| Проектный стандарт | API6D, ANSI B16.34 | |
| Структурная длина | Фрэнк. | API6D, ANSI B16.10 |
| Размер связи коннектинг |
ANSI B16.5 | |
| Испытание и проверка | API6D, API598 | |
| Примечание: длина и размер франка серии шаров могут быть разработаны в соответствии с требованиями пользователя. | ||
| Таблица основных компонентов | |||
| Название детали | материал | ||
| C | P | R | |
| Правая рука. | A216 - €ет | A351 - CF8 | A351 - CF8M |
| гайк | A194-2H | A276-304 | A276-316 |
| Сим | ПТФ, графитовый металлический коврик ПТФ, графит-метал-компоситовый пад |
||
| болт | A193 - B7 | A276-304 | A276-316 |
| ответствен | A216 - €ет | A351 - CF8 | A351 - CF8M |
| сиден | PTF P |
Э, нейлон, контрастный полибензол, твердый сплав, TFE, Nylon, PPL, Hard Alloy |
|
| сфер | A182 - F304 | A182 - F304 | A182 - F316 |
| крепёжн | A276-410 | A276-304 | A276-316 |
| Сим | A276-304 | A276-304 | A276-316 |
| начинк наконец |
ПТФ, мягкий графит PTFE, обнов линейк Graphite |
||
| втулк | ПТФ, сложный подшипник PTFE, composites Bearings |
||
| Крышк давлен желез |
A216 - €ет | A351 - CF8 | A351 - CF8M |
| болт | A194-2H | A276-304 | A276-304 |
| болт | A194-2H | A276-304 | A276-304 |
| Соединительный стент | A351 - CF8 | A351 - CF8 | A351 - CF8 |
| болт | A194-2H | A276-304 | A276-304 |
| Кобура. | A351 - CF8 | A351 - CF8 | A351 - CF8 |
| Пневматический установка | Серия AT, серия AW У нас нет выбора |
||
| Указатель положения | пластиков Plastic |
||
| Примечание: материалы для основных компонентов и герметичных кругов серии могут быть разработаны в соответствии с фактическими условиями труда или специальными требованиями пользователей. Note:The structurallength and connecting flagesizel of ball valve series can be designed andmanufactured as peruses'requirements. |
|||

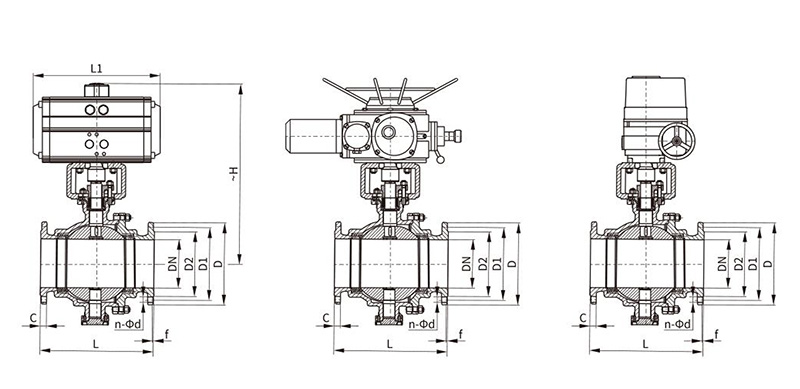

| Основные формы и размеры фланца | |||||||||||||
| YHQ641F (N/P/H/Y)-Class150 | |||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | |||||||||
| мм | in | L | L1 | L2 | - H | D | D1 | D2 | C | f | n- средняя d | ||
| 15 | 01/02 | 108 | 145/169 | 75/84 | 204/235 | 89 | 60.5 | 35 | 12 | 1.6 | 4 - φ 16 | AT052DR/AT063SC | YHJX - 05 |
| 20
25 |
Три четверт
1 |
117 | 145/169 | 75/84 | 209/240 | 99 | 70 | 43 | 13 | 1.6 | 4 - φ 16 | AT052DR/AT063SC | YHJX - 05 |
| 127 | 169/201 | 84/98 | 214/256 | 108 | 79.5 | 51 | 14.5 | 1.6 | 4 - φ 17 | AT063DR/AT075SC | YHJX - 05 | ||
| 32 | 11/04 | 140 | 201/209 | 98/108 | 257/277 | 117 | 89 | 64 | 15 | 1.6 | 4 - φ 17 | AT075DR/AT083SC | YHJX - 10 |
| 40 | 11/02 | 165 | 209/275 | 108/132 | 274/292 | 127 | 98.5 | 73 | 17.5 | 1.6 | 4 - φ 22 | AT083DR/AT092SC | YHJX - 10 |
| 50 | 2 | 178 | 242/275 | 120/132 | 290/300 | 152 | 120.5 | 92 | 19 | 1.6 | 4 - φ 25 | AT092DR/AT105SC | YHJX - 15 |
| 65 | 21/02 | 190 | 275/332 | 132/148 | 310/335 | 178 | 139.5 | 105 | 22.5 | 1.6 | 4 - φ 29 | AT092DR/AT125SC | YHJX - 20 |
| 80 | 3 | 203 | 275/332 | 132/148 | 346/368 | 190 | 152.5 | 127 | 24 | 1.6 | 4 - φ 30 | AT105DR/AT140SC | YHJX - 50 |
| 100 | 4 | 229 | 332/385 | 148/165 | 378/410 | 229 | 190.5 | 157 | 24 | .6 | 8 - φ 33 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 5 | 356 | 385/450 | 165/188 | 425/450 | 254 | 216 | 186 | 24 | 1.6 | 8 - φ 36 | AT140DR/AT190SC | YHJX - 100 |
| 150 | 6 | 394 | 507/562 | 215/235 | 468/531 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8 из 40 | AT160DR/AT210SC | YHJX - 200 |
| 200 | 8 | 457 | 646/722 | 272/305 | 583/618 | 343 | 298.5 | 270 | 29 | 1.6 | 8 - φ 44 | AT210DR/AT240SC | YHZ - 30 |
| Примечание: длина и размер соединительной фаланды могут быть разработаны в соответствии со стандартом ansi164 или требованием пользователя. | |||||||||||||
| Примечание: данные XXX/XX являются двойным/монодействующим (пружинный репозиционный) исполнителем, соответственно.Электрические исполнители, в зависимости от условий работы, для отборок. Примечание: в зависимости от различных клапановых моментов на полях, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующие размеры будут меняться вместе с ним. |
|||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. Примечание: данные выборки исполнителей в таблице только для сравнения. |
|||||||||||||
| Основные формы и размеры фланца | |||||||||||||
| YHQ641F (N/P/H/Y)-класс 300 | |||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | |||||||||
| мм | in | L | L1 | L2 | - H | D | D1 | D2 | C | f | n- средняя d | ||
| 15 | 01/02 | 140 | 145/169 | 75/84 | 204/235 | 95 | 65.7 | 35 | 14.5 | 1.6 | 4 - φ 16 | AT052DR/AT063SC | YHJX - 05 |
| 20 | 03/04 | 152 | 145/169 | 75/84 | 209/240 | 117 | 82.5 | 43 | 16 | 1.6 | 4 - φ 19 | AT063DR/AT075SC | YHJX - 05 |
| 25 | 1 | 165 | 201/209 | 98/108 | 214/265 | 124 | 89 | 51 | 17.5 | 1.6 | 4 - φ 19 | AT075DR/AT083SC | YHJX - 10 |
| 32 | 11/04 | 178 | 209/242 | 108/120 | 269/287 | 133 | 99 | 64 | 19 | 1.6 | 4 - φ 19 | AT083DR/AT092SC | YHJX - 10 |
| 40 | 11/02 | 190 | 242/275 | 120/132 | 282/292 | 156 | 114.5 | 73 | 21 | 1.6 | 4 - φ 19 | AT092DR/AT105SC | YHJX - 15 |
| 50 | 2 | 216 | 275/332 | 132/148 | 290/325 | 165 | 127 | 92 | 22.5 | 1.6 | 4 - φ 19 | AT105DR/AT125SC | YHJX - 20 |
| 65 | 21/02 | 241 | 275/332 | 132/148 | 310/357 | 190 | 149 | 105 | 25.5 | 1.6 | 8 - φ 19 | AT125DR/AT140SC | YHJX - 20 |
| 80 | 3 | 283 | 332/385 | 148/165 | 346/368 | 210 | 168.5 | 127 | 29 | 1.6 | 8 - φ 22 | AT140DR/AT160SC | YHJX - 50 |
| 100 | 4 | 305 | 385/450 | 165/188 | 418/443 | 254 | 200 | 157 | 32 | 1.6 | 8 - φ 22 | AT160DR/AT190SC | YHJX - 100 |
| 125 | 5 | 381 | 450/507 | 188/215 | 460/503 | 279 | 235 | 186 | 35 | 1.6 | 8 - φ 26 | AT190DR/AT210SC | YHJX - 100 |
| 150 | 6 | 403 | 562/646 | 235/272 | 518/563 | 318 | 270 | 216 | 37 | 1.6 | 12 - φ 26 | AT210DR/AT240SC | YHJX - 200 |
| 200 | 8 | 502 | 646/722 | 272/305 | 583/618 | 381 | 330 | 270 | 41.5 | 1.6 | 12 - φ 29 | AT240DR/AT270SC | YHZ - 30 |
| Примечание: длина и размер соединительной фаланды могут быть разработаны в соответствии со стандартом ansi164 или требованием пользователя. | |||||||||||||
| Примечание: данные XX /XX являются двумя взаимодействующими/односторонними (пружинная перезагрузка) исполнителями, соответственно.Электрические исполнители, в зависимости от условий работы, для отборок. Заметка: исполнительный номер, использующий дискретный дискретный дисперсный клапан, может отличаться, а соответствующий размер меняется вместе с ним. |
|||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании Примечание: данные выборки исполнителей в таблице только для сравнения. |
|||||||||||||
