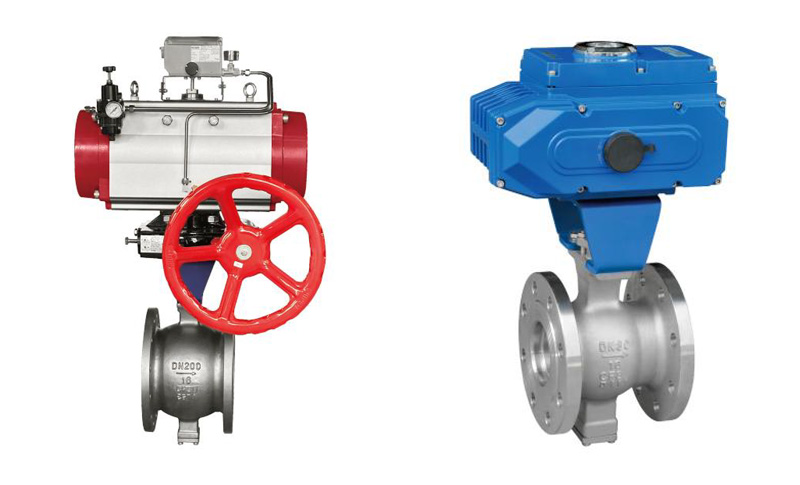

Фланцевый V-образный шаровой кран
Технические условия Основание для проектирования Отметка G-B подтверждена Стандарт ANSI Проектный стандарт Гб/T 12237 ANSI B16.34 Размер связи Гб/T9113, ел/T 20592 ANSI B16.5 Испытание и проверка Дже би – / T9092 API 598 Списо...
Описание
маркер
| Технические условия | ||
| Основание для проектирования | Отметка G-B подтверждена | Стандарт ANSI |
| Проектный стандарт | Гб/T 12237 | ANSI B16.34 |
| Размер связи | Гб/T9113, ел/T 20592 | ANSI B16.5 |
| Испытание и проверка | Дже би - / T9092 | API 598 |
| Список деталей | ||
| назван | Количество (часть) | материа |
| Клапа тел | 1 | €ет, CF8, CF8M, CF3, CF3M, 2205,904 "л", Ti |
| Клапа ядр равн |
1 | CF8,CF8M+ хромированный или сверхзвуковой спрей Или суперхромом |
| Рычаг заднего клапана Посл |
1 | 17-4PH, SS316 |
| Цилиндр. | 2 | SS304, SS316 |
| Рычаг переднего клапана | 1 | 17-4PH, SS316 |
| блёсткам | 1 | 17-4PH, SS316 |
| Плоск ключ Бемол компан "key" |
1 | SS304, 45 |
| Задняя крышка Посл желез |
1 | CF8, CF8M |
| О-образный круг. | 1 | Фтор. Viton |
| Триммер. Adjust pad |
Различн 1 Кажд 1 |
PTFE |
| Самосмазочный подшипник | 1 | Композиционный материал Composites material |
| Самосмазочный подшипник | 1 | Композиционный материал Composites material |
| начинк наконец |
1 групп Group1 |
PTFE |
| набивка желез |
1 | CF8 |
| О-образный круг. | 1 | Фтор. Viton |
| Герметик. Seal блок |
1 | PTFE,SS304,SS316+ хромированный или сверхзвуковой спрей Или суперхромом |
| Герметический пружина Блок спринг |
1 | SS316 |
| Крышка герметика Sealing разда |
1 | Q235, SS304, SS316 |
| Внутренний шестигранник Inner Hexagon screw |
SS304 | |
| шестигранник Screw Hexagon |
4 | SS304 |
| Двухголовый винт Двойн headed screw |
2 | SS304 |
| Шестигранная гайка Харсбург nut |
2 | SS304 |
Шаровой клапан типа french V имеет различные герметичные структуры
Френдж в-тайпе
Золотистый золотистый клапанник с высокой температурой золотистого типа
Мягкая клапана
Мягкая клапана
| Высокотемпературная металлическая оболочка Высокий уровень |
||
| Серийн номер Нет. |
назван | Температурн диапазон ℃ Range температур |
| 1 | Крышка герметичного отсека Seal бон |
- 20 425 ℃ |
| 2 | пружин спринг |
|
| 3 | Давлен рисунок Flower ring |
|
| 4 | Графитовый кольцо Graphite ring |
|
| 5 | сиден Seat |
|
| 6 | Клапа тел Body |
|
| 7 | Клапа ядр равн |
|
| Мягкая хватка | ||
| Серийн номер Нет. |
назван Name |
Температурн диапазон ℃ Range температур |
| 1 | Крышка герметичного клапана Seal бон |
- 20 160 ℃ |
| 2 | пружин спринг |
|
| 3 | О-образный круг. О ° - Ring |
|
| 4 | Клапа тел Body |
|
| 5 | Герметик. Seal блок |
|
| 6 | Герметика (PTFE) Seal Ring |
|
| 7 | Клапа ядр равн |
|

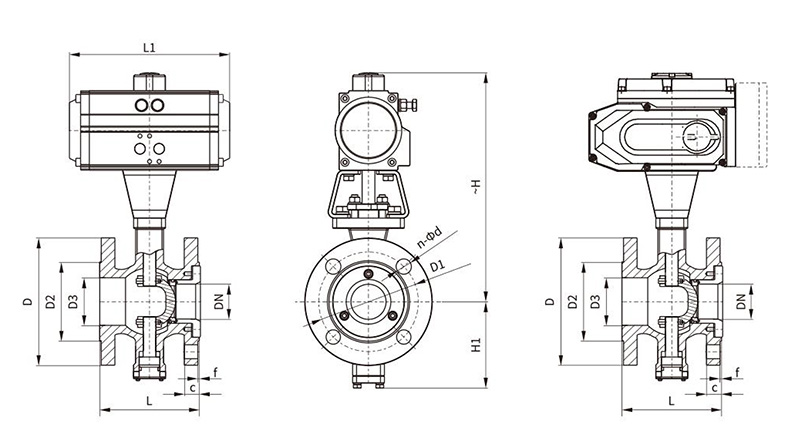

| Основные формы и размеры фланца | |||||||||||||
| YHVQ640F (P/H/Y) — PN16 (1,6 мпа) | |||||||||||||
| Общий проход | Размер формы/соединения (оценка) | Пневматический исполнительный номер | Электрический исполнительный номер | ||||||||||
| мм | L | L1 | - H | H1 | D | D1 | D2 | D3 | C | f | Н - φ д | ||
| 25 | 102 | 169/209 | 260/290 | 81 | 115 | 85 | 65 | 38 | 16 | 2 | 4 - φ 14 | AT063DR/AT075SC | YHJX - 05 |
| 32 | 102 | 169/209 | 267/297 | 86 | 140 | 100 | 76 | 42 | 18 | 3 | 4 - φ 18 | AT063DR/AT083SC | YHJX - 05 |
| 40 | 114 | 201/242 | 292/312 | 90 | 150 | 110 | 84 | 50 | 18 | 3 | 4 - φ 18 | AT075DR/AT092SC | YHJX - 10 |
| 50 | 124 | 209/242 | 292/312 | 93 | 165 | 125 | 99 | 60 | 20 | 3 | 4 - φ 18 | AT083DR/AT105SC | YHJX - 10 |
| 65 | 145 | 242/275 | 327/340 | 108 | 185 | 145 | 118 | 75 | 20 | 3 | 4 - φ 18 | AT092DR/AT125SC | YHJX - 15 |
| 80 | 165 | 275/332 | 359/38 | 123 | 200 | 160 | 132 | 94 | 20 | 3 | 8 - φ 18 | AT105DR/AT140SC | YHJX - 20 |
| 100 | 194 | 332/385 | 395/412 | 138 | 220 | 180 | 156 | 110 | 22 | 3 | 8 - φ 18 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 213 | 385/450 | 399/416 | 148 | 250 | 210 | 184 | 135 | 22 | 3 | 8 - φ 18 | AT140DR/AT160SC | YHJX - 100 |
| 150 | 229 | 450/507 | 461/486 | 170 | 285 | 240 | 211 | 165 | 24 | 3 | 8 - φ 22 | AT160DR/AT190SC | YHJX - 100 |
| 200 | 243 | 507/562 | 509/553 | 200 | 340 | 295 | 266 | 210 | 24 | 3 | 2 - φ 22 | AT190DR/AT210SC | YHJX - 200 |
| 250 | 297 | 646/722 | 603/628 | 240 | 405 | 355 | 319 | 260 | 26 | 3 | 12 - φ 26 | AT240DR/AT270SC | YHZ - 30 |
| 300 | 338 | 722 | 790/825 | 286 | 460 | 410 | 370 | 310 | 28 | 4 | 2 - φ 26 | AW20 | YHZ - 45 |
| 350 | 400 | 1180 | 828/858 | 330 | 520 | 470 | 429 | 360 | 30 | 4 | 16 - φ 26 | AW22 | YHZ - 60 |
| 400 | 400 | 1180 | 1063 / — | 367 | 580 | 525 | 480 | 410 | 32 | 4 | 6 - φ 30 | AW25 | YHZ - 90 |
| 500 | 600 | 1320 | 490 | 715 | 650 | 609 | 510 | 36 | 4 | 16 - φ 33 | AW28 | YHZ - 120 | |
| Примечание: длина и размер связывающего фланца могут быть разработаны в соответствии со стандартом HG/T 20592 или требованием пользователя. Ставка: данные X00000X являются двойным/односторонним (пружинная перезагрузка) пневматическим исполнителем. |
|||||||||||||
| Заметка: в зависимости от крутящего момента в разных клапанах, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующий размер меняется вместе с ним. | |||||||||||||
| Конфигурация и данные выше приведены в виде мягкой герметизации (F, N, P) дверного прокладки (f, n, p). Примечание: данные выборки исполнителей в таблице только для сравнения. |
|||||||||||||
| Основные формы и размеры фланца | |||||||||||||
| YHVQ640F (P/H/Y) — PN25 (2,5 мпа) | |||||||||||||
| Общий проход | Размер формы/соединения (оценка) | Пневматический исполнительный номер | Электрический исполнительный номер | ||||||||||
| мм | L | L1 | - H | H1 | D | D1 | D2 | D3 | C | f | n- средняя d | ||
| 25 | 102 | 169/209 | 260/290 | 88 | 115 | 85 | 65 | 38 | 16 | 3 | 4 - φ 14 | AT063DR/AT075SC | YHJX - 05 |
| 32 | 102 | 169/209 | 267/297 | 90 | 140 | 100 | 76 | 42 | 18 | 3 | 4 - φ 18 | AT063DR/AT083SC | YHJX - 05 |
| 40 | 114 | 201/242 | 292/312 | 95 | 150 | 110 | 84 | 50 | 18 | 3 | 4 - φ 18 | AT075DR/AT092SC | YHJX - 10 |
| 50 | 124 | 242/275 | 312/325 | 98 | 165 | 125 | 99 | 60 | 20 | 3 | 4 - φ 18 | AT092DR/AT105SC | YHJX - 15 |
| 65 | 145 | 275/332 | 340/362 | 130 | 185 | 145 | 118 | 75 | 22 | 3 | 8 - φ 18 | AT105DR/AT125SC | YHJX - 20 |
| 80 | 165 | 332/385 | 381/398 | 130 | 200 | 160 | 132 | 94 | 24 | 3 | 8 - φ 18 | AT125DR/AT140SC | YHJX - 50 |
| 100 | 194 | 332/385 | 395/412 | 142 | 235 | 190 | 156 | 110 | 24 | 3 | 8 - φ 22 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 213 | 385/450 | 416/44 | 175 | 270 | 220 | 184 | 135 | 26 | 3 | 8 - φ 26 | AT140DR/AT160SC | YHJX - 100 |
| 150 | 229 | 450/507 | 486/530 | 215 | 300 | 250 | 211 | 165 | 28 | 3 | 8 - φ 26 | AT160DR/AT190SC | YHJX - 100 |
| 200 | 243 | 507/562 | 553/578 | 228 | 360 | 310 | 274 | 210 | 30 | 3 | 2 - φ 26 | AT190DR/AT210SC | YHJX - 200 |
| 250 | 297 | 646/722 | 628/673 | 260 | 425 | 370 | 330 | 260 | 32 | 3 | 2 - φ 30 | AT240DR/AT270SC | YHZ - 30 |
| 300 | 338 | 722 | 725/755 | 310 | 485 | 430 | 389 | 310 | 34 | 4 | 16 - φ 30 | AW20 | YHZ - 30 |
| 350 | 400 | 1180 | 858 / — | 355 | 555 | 490 | 448 | 360 | 38 | 4 | 6 - φ 33 | AW22 | YHZ - 45 |
| 400 | 400 | 1180 | -1 | 388 | 620 | 550 | 503 | 410 | 40 | 4 | 16 - φ 36 | AW25 | YHZ - 60 |
| 500 | 600 | 1320 | -/ | 515 | 730 | 660 | 609 | 510 | 44 | 4 | 20 - φ 36 | AW28 | YHZ - 90 |
| YHVQ640F (P/H/Y)-класс 150 | ||||||||||||||
| Общий проход | Размер формы/соединения (оцен | Пневматический исполнительный номер | Электрический исполнительный номер | |||||||||||
| мм | in | L | L1 | - H | H1 | D | D1 | D2 | D3 | C | f | n- средняя d | ||
| 25 | 102 | 169/209 | 260/290 | 81 | 108 | 79.5 | 51 | 38 | 12 | 1.6 | 4 - φ 16 | AT063DR/AT075SC | YHJX - 05 | |
| 32 | 11/04 | 102 | 169/209 | 267/297 | 86 | 117 | 88.9 | 64 | 42 | 13 | 1.6 | 4 - φ 16 | AT063DR/AT083SC | YHJX - 05 |
| 40 | 11/02 | 114 | 201/242 | 292/312 | 90 | 127 | 98.4 | 73 | 50 | 14.5 | 1.6 | 4 - φ 16 | AT075DR/AT092SC | YHJX - 10 |
| 50 | 2 | 124 | 209/242 | 292/312 | 93 | 152 | 120.6 | 92 | 60 | 15.8 | 1.6 | 4 - φ 19 | AT083DR/AT105SC | YHJX - 10 |
| 65 | 21/02 | 145 | 242/275 | 327/340 | 108 | 178 | 139.7 | 105 | 75 | 17.6 | 1.6 | 4 - φ 19 | AT092DR/AT125SC | YHJX - 15 |
| 80 | 3 | 165 | 275/332 | 359/381 | 123 | 190 | 52.4 | 127 | 94 | 19.1 | 1.6 | 4 φ 19 | AT105DR/AT140SC | YHJX - 20 |
| 100 | 4 | 194 | 332/385 | 395/412 | 138 | 229 | 190.5 | 157 | 110 | 23.9 | 1.6 | 8 - φ 19 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 5 | 213 | 385/450 | 399/416 | 148 | 254 | 216 | 186 | 135 | 23.9 | 1.6 | 8 - φ 22 | AT140DR/AT160SC | YHJX - 100 |
| 150 | 6 | 229 | 450/507 | 461/486 | 170 | 279 | 241.3 | 216 | 165 | 25.4 | 1.6 | 8 - φ 22 | AT160DR/AT190SC | YHJX - 100 |
| 200 | 8 | 243 | 507/562 | 509/553 | 200 | 343 | 298.5 | 270 | 210 | 28.6 | 1.6 | 8 - φ 22 | AT190DR/AT210SC | YHJX - 200 |
| 250 | 10 | 297 | 646/722 | 603/628 | 240 | 406 | 362 | 324 | 260 | 30.2 | 1.6 | 2 - φ 25 | AT240DR/AT270SC | YHZ - 30 |
| 300 | 12 | 338 | 722 | 790/825 | 286 | 483 | 432 | 381 | 310 | 31.8 | 1.6 | 2 - φ 25 | AW20 | YHZ - 30 |
| 350 | 14 | 400 | 1180 | 828/858 | 330 | 533 | 476 | 413 | 360 | 35 | 1.6 | 2 - φ 29 | AW22 | YHZ - 45 |
| 400 | 16 | 400 | 1180 | 1063 / — | 367 | 597 | 539.5 | 470 | 410 | 36.6 | 1.6 | 6 - φ 29 | AW25 | YHZ - 60 |
| 500 | 20 | 600 | 1320 | 490 | 698 | 635 | 584 | 510 | 42.9 | 1.6 | 20 - φ 32 | AW28 | YHZ - 90 | |
| Примечание: длина и размер связывающего фланца могут быть разработаны в соответствии со стандартом HG/T20592 или требованием пользователя. Примечание: данные XX/XX выполняются с двойным действием/с одним действием (пружинная перезагрузка). |
||||||||||||||
| Заметка: в зависимости от крутящего момента в разных клапанах, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующий размер меняется вместе с ним. | ||||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. Примечание: данные выборки исполнителей в таблице только для сравнения. |
||||||||||||||
