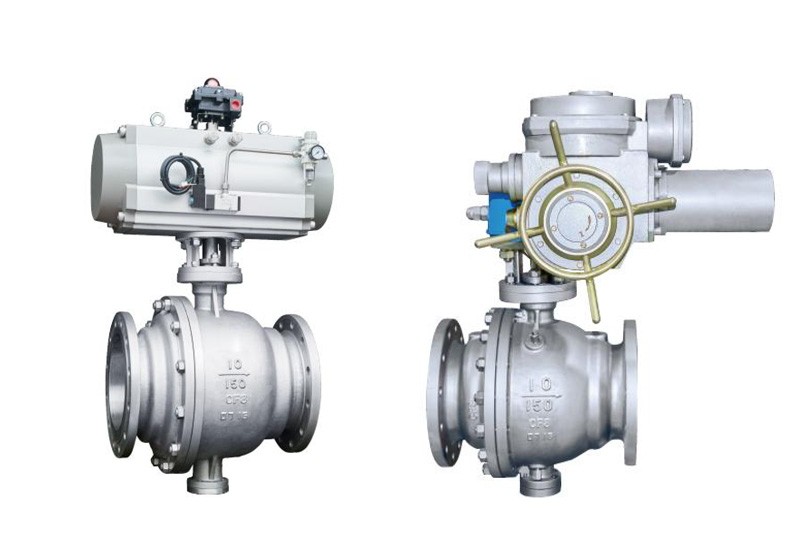

Фиксированный шаровой кран по стандарту ANSI
Технические условия Основание для проектирования Design Basis Апи, стандарт ANSI Проектный стандарт API6D, ANSI B16.34 Структурная длина Лицом к лицу Фрэнк. API6D, ANSI B16.10 Размер связи коннектинг ANSI B16.5 Испытание и проверка API6D, AP1598 Таблица основных компон...
Описание
маркер
| Технические условия | ||
| Основание для проектирования Design Basis |
Апи, стандарт ANSI | |
| Проектный стандарт | API6D, ANSI B16.34 | |
| Структурная длина Лицом к лицу |
Фрэнк. | API6D, ANSI B16.10 |
| Размер связи коннектинг |
ANSI B16.5 | |
| Испытание и проверка | API6D, AP1598 | |
| Таблица основных компонентов | |||
| Название детали | материал | ||
| C | P | R | |
| Левой и левой. | A216 - €ет | A351 - CF8 | A351 - CF8M |
| болт | A193 - B7 | A276-304 | A276-316 |
| гайк | A194-2H | A276-304 | A276-316 |
| пружин спринг |
Тво/T5104 60Si2Mo |
YBD (T) 11 1Cr18Ni9 |
YBD (T) 11 0Cr18Ni12Mo2 |
| сиден | A182 - A105 | A276-304 | A276-316 |
| Герметик. | ПТФ, нейлон, контрастный полибензол, твердый сплав PTFE, Nylon, PPL, Hard Alloy |
||
| О-образный круг. | Резина, фторорезина Rubber, Viton |
||
| Сим | ПТФ, графитовый металлический коврик ПТФ, графит-метал-компоситовый пад |
||
| Фрэнк | A216 - €ет | A351 - CF8 | A351 - CF8 |
| Сим | A276-304 | A276-304 | A276-316 |
| Нижний клапан | A276-410 | A276-304 | A276-316 |
| втулк | ПТФ, сложный подшипник PTFE, composites bearing |
s | |
| сфер | A182 - F304 | A182 - F304 | A182 - F316 |
| ключ Компан "Key" |
AISIC1045 | A276-304 | A276-316 |
| крепёжн | A276-410 | A276-304 | A276-316 |
| втулк | ПТФ, сложный подшипник PTFE, composites bearings |
||
| начинк наконец |
ПТФ, мягкий графит PTFE, обнов линейк Graphite |
||
| набивка желез |
A216 - €ет | A276-304 | A276-316 |
| Кобура. | A182 - A105 | A276-304 | A276-304 |
| стент | A216 - €ет | A276-304 | A276-304 |
| ответствен | A216 - €ет | A351 - CF8 | A351 - CF8 |
| Пневматический установка Pneumatic |
Серия AT, серия AW У нас нет выбора |
||
| Примечание: материалы для основных компонентов и герметичных кругов серии могут быть разработаны в соответствии с фактическими условиями труда или специальными требованиями пользователей. | |||

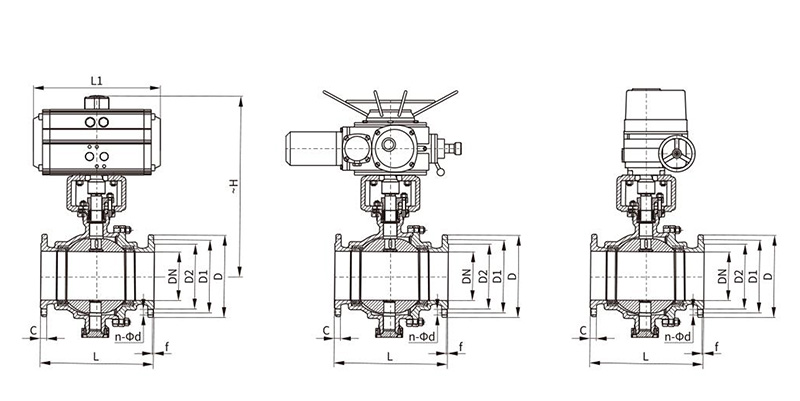

| Основные формы и размеры фланца | ||||||||||||
| YHQ647F (N/P/H/Y)-Class150 | ||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | ||||||||
| мм | in | L | L1 | - H | D | D1 | D2 | C | f | Н - φ д | ||
| 50 | 2 | 178 | 209/275 | 320/345 | 152 | 120.5 | 92 | 19 | 1.6 | 4 - φ 25 | AT083DR/AT105SC | YHJX - 15 |
| 65 | 21/02 | 191 | 242/275 | 365/390 | 178 | 139.5 | 105 | 22.5 | 1.6 | 4 - φ 29 | AT092DR/AT125SC | YHJX - 20 |
| 80 | 3 | 203 | 275/332 | 403/425 | 190 | 152.5 | 127 | 24 | 1.6 | 4 - φ 30 | AT105DR/AT140SC | YHJX - 20 |
| 100 | 4 | 229 | 332/450 | 475/532 | 229 | 190.5 | 157 | 24 | 1.6 | 8 - φ 33 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 5 | 356 | 385/507 | 539/627 | 254 | 216 | 186 | 24 | 1.6 | 8 - φ 36 | AT140DR/AT190SC | YHJX - 100 |
| 150 | 6 | 394 | 450/562 | 574/652 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8 - φ 40 | AT160DR / 4T210SC | YHJX - 100 |
| 200 | 8 | 457 | 562/646 | 693/728 | 343 | 298.5 | 270 | 29 | 1.6 | 8 - φ 44 | AT210DR/AT240SC | YHJX - 200 |
| 250 | 10 | 533 | 646/722 | 762/792 | 406 | 362 | 324 | 30.5 | 1.6 | 12 - φ 25 | AT240DR/AT270SC | YHZ - 30 |
| 300 | 12 | 610 | 1180 | 820 | 483 | 432 | 381 | 32 | 1.6 | 12 - φ 25 | AW22 | YHZ - 45 |
| 350 | 14 | 686 | 1180 | 923 | 533 | 476 | 413 | 35 | 1.6 | 12 - φ 29 | AW25 | YHZ - 60 |
| 400 | 16 | 762 | 1320 | 979 | 597 | 540 | 470 | 37 | 1.6 | 16 - φ 29 | AW28 | YHZ - 90 |
| 500 | 20 | 914 | 1430 | 1079 | 699 | 635 | 584 | 43 | 1.6 | 20 - φ 32 | AW35 | YHZ - 120 |
| Примечание: длина и размер соединительной фаланды могут быть разработаны в соответствии со стандартом ansi164 или требованием пользователя. Ставка: данные 00(/0X) — двунаправленный/односторонний (пружинный репозиционный) вариант с пневматическим исполнителем. |
||||||||||||
| Заметка: в зависимости от крутящего момента в разных клапанах, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующий размер меняется вместе с ним. | ||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. Примечание: данные выборки исполнителей в таблице только для сравнения. |
||||||||||||
| Основные формы и размеры фланца | ||||||||||||
| YHQ647F (N/P/H/Y)-Class300 | ||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | ||||||||
| мм | in | L | L1 | - H | D | D1 | D2 | C | f | n- средняя d | ||
| 50 | 2 | 216 | 242/332 | 336/373 | 165 | 127 | 92 | 22.5 | 1.6 | 4 - φ 19 | AT092DR/AT125SC | YHJX - 20 |
| 65 | 21/02 | 241 | 275/385 | 395/449 | 190 | 149 | 105 | 25.5 | 1.6 | 8 - φ 19 | AT105DR/AT140SC | YHJX - 50 |
| 80 | 3 | 283 | 332/450 | 435/477 | 210 | 168.5 | 127 | 29 | 1.6 | 8 - φ 22 | AT125DR/AT160SC | YHJX - 100 |
| 100 | 4 | 305 | 385/507 | 504/572 | 254 | 200 | 157 | 32 | 1.6 | 8 - φ 22 | AT140DR/AT190SC | YHJX - 100 |
| 125 | 5 | 381 | 450/562 | 566/634 | 279 | 235 | 186 | 35 | 1.6 | 8 - φ 26 | AT160DR/AT210SC | YHJX - 100 |
| 150 | 6 | 403 | 507/646 | 566/634 | 318 | 270 | 216 | 37 | 1.6 | 12 - φ 26 | AT190DR/AT240SC | YHJX - 100 |
| 200 | 8 | 502 | 562/646 | 715/750 | 381 | 330 | 270 | 41.5 | 1.6 | 12 - φ 29 | AT240DR/AT270SC | YHJX - 200 |
| 250 | 10 | 568 | 646/722 | 782/812 | 444 | 387.5 | 324 | 48 | 1.6 | 16 - φ 29 | AW22 | YHZ - 30 |
| 300 | 12 | 648 | 1162 | 839 | 521 | 451 | 381 | 51 | 1.6 | 12 - φ 32 | AW25 | YHZ - 45 |
| 350 | 14 | 762 | 1380 | 984 | 584 | 514.5 | 413 | 54 | 1.6 | 20 - φ 32 | AW28 | YHZ - 60 |
| 400 | 16 | 838 | 1860 | 1004 | 648 | 571.5 | 470 | 57.5 | 1.6 | 20 - φ 35 | AW35 | YHZ - 90 |
| 500 | 20 | 991 | 1860 | 1118 | 775 | 686 | 584 | 63.5 | 1.6 | 24 - φ 35 | AW40 | YHZ - 120 |
| YHQ647F (N/P/H/Y)-класс 600 | ||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | ||||||||
| мм | in | L | L1 | - H | D | D1 | D2 | C | f | n- средняя d | ||
| 50 | 2 | 292 | 275/385 | 393/447 | 165 | 127 | 92 | 25.5 | 6.4 | 8 - φ 19 | AT125DR/AT140SC | YHJX - 50 |
| 65 | 21/02 | 330 | 332/450 | 432/474 | 190 | 149.5 | 105 | 29 | 6.4 | 8 - φ 22 | AT140DR/AT160SC | YHJX - 100 |
| 80 | 3 | 356 | 332/385 | 507/575 | 210 | 168.5 | 127 | 32 | 6.4 | 8 - φ 22 | AT160DR/AT190SC | YHJX - 200 |
| 100 | 4 | 432 | 385/507 | 572/640 | 275 | 216 | 157 | 38.5 | 6.4 | 8 - φ 26 | AT190DR/AT210SC | YHJX - 200 |
| 150 | 6 | 559 | 507/646 | 721/751 | 355 | 292 | 216 | 48 | 6.4 | 12 - φ 26 | AT210DR/AT240SC | YHZ - 30 |
| 200 | 8 | 660 | 646/722 | 787/817 | 420 | 349 | 270 | 55.5 | 6.4 | 12 - φ 29 | AT240DR/AT270SC | YHZ - 30 |
| 250 | 10 | 787 | 1180 | 801 | 510 | 432 | 324 | 63.5 | 6.4 | 16 - φ 32 | AW22 | YHZ - 45 |
| 300 | 12 | 838 | 1180 | 916 | 560 | 489 | 381 | 67 | 6.4 | 16 - φ 35 | AW25 | YHZ - 60 |
| 350 | 14 | 889 | 1320 | 973 | 605 | 527 | 413 | 70 | 6.4 | 20 - φ 35 | AW28 | YHZ - 90 |
| 400 | 16 | 991 | 1430 | 1055 | 685 | 603 | 470 | 76.5 | 6.4 | 20 - φ 39 | AW35 | YHZ - 120 |
| 500 | 20 | 1194 | 1950 | 1228 | 815 | 724 | 584 | 89 | 6.4 | 24 - φ 42 | AW40 | YHZ - 150 |
| Примечание: длина и размер соединительной фаланды могут быть разработаны в соответствии со стандартом ansi164 или требованием пользователя. Примечание: данные XXX/xXX имеют двойное действие/одностороннее действие (пружинная перезагрузка). |
||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. Примечание: данные выборки исполнителей в таблице только для сравнения. |
||||||||||||
