Технические условия Основание для проектирования Отметка G-B подтверждена Стандарт ANSI Проектный стандарт Гб/T 12237 ANSI B16.34 Размер связи Гб/T9113, ел/T 20592 ANSI B16.5 Испытание и проверка Дже би – / T9092 API598 Примечание:...
Описание
маркер
| Технические условия | ||
| Основание для проектирования | Отметка G-B подтверждена | Стандарт ANSI |
| Проектный стандарт | Гб/T 12237 | ANSI B16.34 |
| Размер связи | Гб/T9113, ел/T 20592 | ANSI B16.5 |
| Испытание и проверка | Дже би - / T9092 | API598 |
| Примечание: длина и размер франка серии шаров могут быть разработаны в соответствии с требованиями пользователя. | ||
| Таблица основных компонентов | |||
| Название детали | материал | ||
| C | P | R | |
| Правая рука. | €ет | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| гайк | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Сим | ПТФ, графитовый металлический коврик ПТФ, графит-метал-компоситовый пад |
||
| болт | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| ответствен | €ет | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| сиден | PT | FE, нейлон, контрастный полибензол, твёрдый синтез PTFE, Nylon, PPL, Hard Alloy |
ким |
| сфер | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2T |
| ответствен | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| Сим | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| начинк наконец |
ПТФ, мягкий графит PTFE, обнов линейк Graphite |
||
| втулк | ПТФ, сложный подшипник PTFE, composites bearings |
||
| Крышк давлен желез |
€ет | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| болт | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| болт | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Соединительный стент | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| болт | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Кобура. | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Пневматический установка | Серия AT, серия AW | ||
| Указатель положения | пластиков | ||
| Примечание: материалы для основных компонентов и герметичных кругов серии могут быть разработаны в соответствии с фактическими условиями труда или специальными требованиями пользователей. | |||

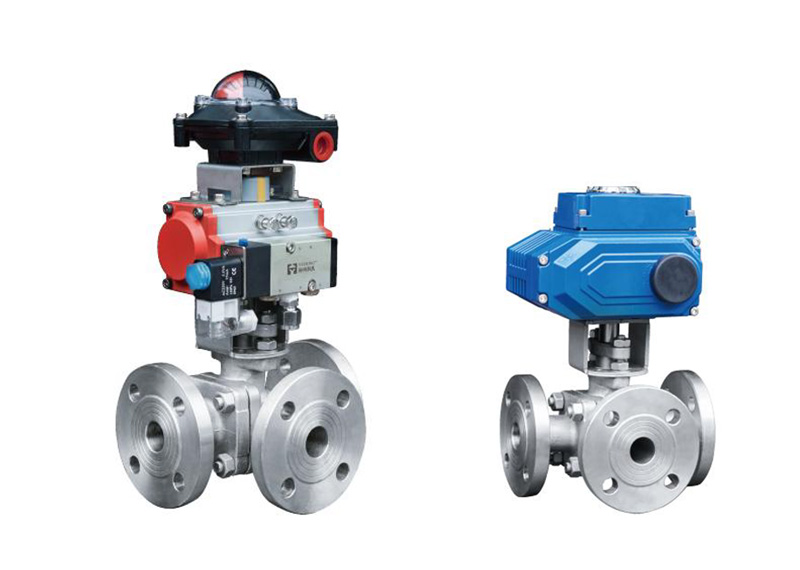

| Стандартный пневматический клапан с тремя пультами | |
| Стэндард для отдыха | |
| модел | YHVQ644 (5) F (P, H, Y) |
| Глотк диаметр | DN15-300 |
| давлен | 1,6, 2,5, 4.0, 6.4 мпа;150Lb, 300Lb, 600Lb; |
| структур | Франц, внутренняя резьба |
| Эталон размера | Знаки, знаки красоты, знаки дня Гб, ANSI, JIS |
| Тело найдено | Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M, 2205, 904L, Ti) |
| Авторизованный материал | Политетрафторэтилен (F), компаунд-полистирол (P), нейлон (N), твердый сплав (H, Y) |
| Способ действия | Двойное действие, одно действие (пружинная перезагрузка) Тедубле-атинь/сингла-актицип из пньюматик-актуатор |
| Способ управления | Смена направления, шунт, слияние |
| Выбор приложения | Электромагнитные клапаны, фиксаторы, лимитные переключатели, газовые источники, работающие с тройными элементами, ручной механизм |
| Стандартный трехпутный электрический шаровой клапан | |
| "Трей-велетрик" | |
| модел | YHVQ944 (5) F (P, H, Y) |
| Глотк диаметр | DN15-300 |
| давлен | 1,6, 2,5, 4.0, 6.4 мпа;150Lb, 300Lb, 600Lb; |
| структур | Франц, внутренняя резьба |
| Эталон размера | Знаки, знаки красоты, знаки дня Гб, ANSI, JIS |
| Тело найдено | Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M, 2205.904L, Ti) |
| Авторизованный материал | Политетрафторэтилен (F), компаунд-полистирол (P), нейлон (N), твердый сплав (H,Y) |
| Способ действия | Тип электрооткрывания, тип выключения |
| Способ управления | Смена направления, шунт, слияние |
| Выбор приложения | Путевой выключатель, модуль аналоговой обратной связи, электрощит |

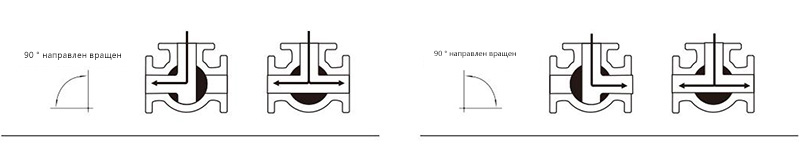

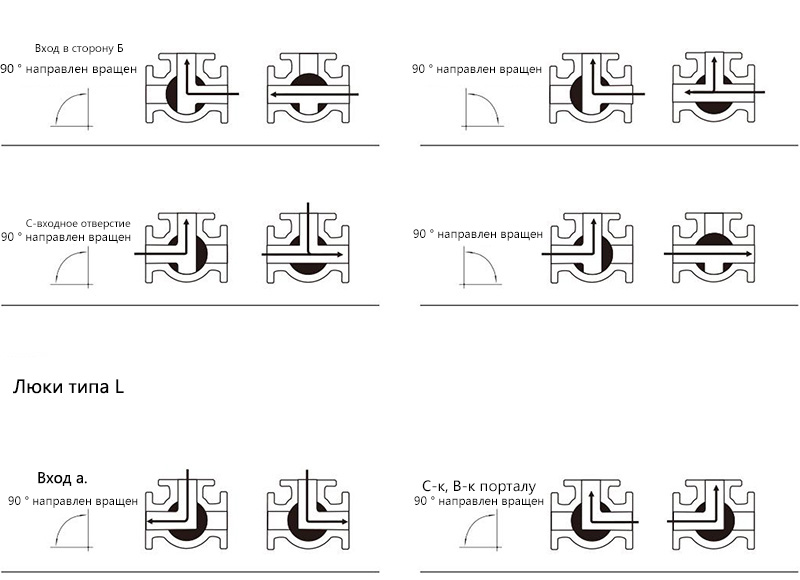

Схема направления трехходовой сферической среды
Тройной шаровой клапан, используемый для переключения шунтирования или слияния, является многоканальным шаровым клапаном с двумя или четырьмя гранями, доступным в любой момент
Вход без утечки.Тройной канал может быть либо L-образным, либо динг-образным.
Из-за того, что он сказал, или из-за того, что он сделал
Или, возможно, получится
Мы не можем просто взять и уйти
Шаннель орт-шапид чаннел.

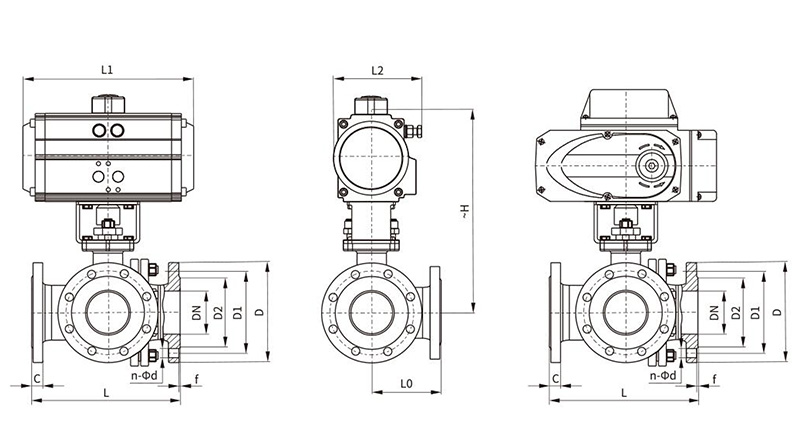

| Основные формы и размеры фланца | |||||||||||||
| Майн и коннеринг флэнгезин YHQ644 (5) F (N/P/H/Y)-PN16 (1,6 мпа) |
|||||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | |||||||||
| мм | L | ло | L1 | L2 | - H | D | D1 | D2 | C | f | n- средняя d | ||
| 15 | 150 | 72 | 145/169 | 75/84 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4 - φ 14 | AT052DR/AT063SC | YHJX - 05 |
| 20 | 160 | 80 | 169/201 | 84/98 | 240/252 | 105 | 75 | 56 | 16 | 2 | 4 - φ 14 | AT063DR/AT075SC | YHJX - 10 |
| 25 | 180 | 90 | 201/209 | 98/108 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4 - φ 14 | AT075DR/AT083SC | YHJX - 10 |
| 32 | 200 | 100 | 201/242 | 98/120 | 277/312 | 140 | 100 | 76 | 18 | 3 | 4 - φ 18 | AT075DR/AT092SC | YHJX - 10 |
| 40 | 220 | 110 | 209/275 | 108/132 | 292/317 | 150 | 110 | 84 | 18 | 3 | 4 - φ 18 | AT083DR/AT105SC | YHJX - 10 |
| 50 | 240 | 120 | 242/332 | 120/148 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4 - φ 18 | AT092DR/AT125SC | YHJX - 15 |
| 65 | 260 | 130 | 275/385 | 132/165 | 357/389 | 185 | 145 | 118 | 20 | 3 | 4 - φ 18 | AT105DR/AT140SC | YHJX - 20 |
| 80 | 280 | 140 | 332/385 | 148/165 | 368/400 | 200 | 160 | 132 | 20 | 3 | 8 - φ 18 | AT125DR/AT140SC | YHJX - 50 |
| 100 | 320 | 160 | 385/507 | 165/215 | 410/498 | 220 | 180 | 156 | 22 | 3 | 8 - φ 18 | AT140DR/AT190SC | YHJX - 50 |
| 125 | 380 | 190 | 450/562 | 188/235 | 470/538 | 250 | 210 | 184 | 22 | 3 | 8 - φ 18 | AT160DR/AT210SC | YHJX - 100 |
| 150 | 440 | 220 | 507/646 | 215/272 | 556/591 | 285 | 240 | 211 | 24 | 3 | 8 - φ 22 | AT190DR/AT240SC | YHJX - 200 |
| 200 | 550 | 260 | 562/722 | 235/305 | 648/687 | 340 | 295 | 266 | 24 | 3 | 2 - φ 22 | AT210DR/AT270SC | YHJX - 200 |
| Примечание: длина и размер связывающего фаланга могут быть полярными в соответствии со стандартом HG/T 20592 или требованием пользователя проектировать его. Примечание: данные X00/XX выполняются с двойным действием/с одним действием (пружинная перезагрузка). |
|||||||||||||
| Примечание: в зависимости от различных клапановых моментов на полях, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующие размеры будут меняться вместе с ним. | |||||||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. Примечание: данные выборки исполнителей в таблице только для сравнения. |
|||||||||||||

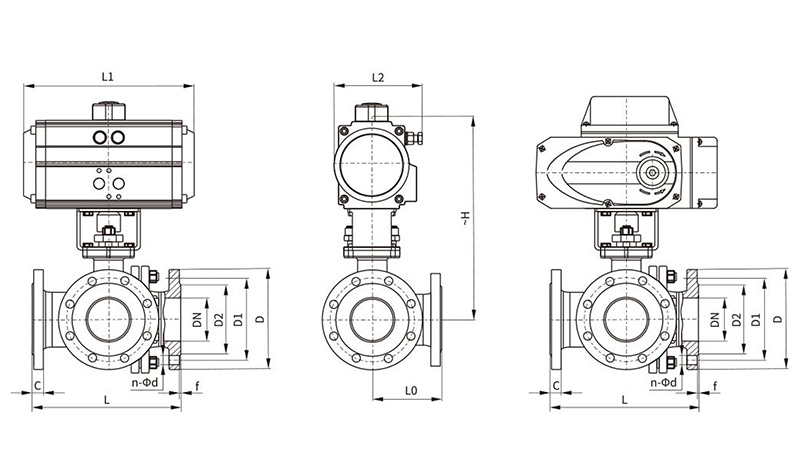

| Основные формы и размеры фланца | |||||||||||||||
YHQ644 (5) F (N/P/H/Y)-PN25 (2,5 мпа) |
|||||||||||||||
| Общий проход | Внешний размер | Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | |||||||||||
| мм | L | ло | L1 | L2 | - H | D | D1 | D2 | C | f | n- средняя d | ||||
| 15 | 150 | 72 | 169/201 | 84/98 | 235/247 | 95 | 65 | 46 | 14 | 2 | 4 - φ 14 | AT063DR/AT075SC | YHJX - 05 | ||
| 20 | 160 | 80 | 201/209 | 98/108 | 252/260 | 105 | 75 | 56 | 16 | 2 | 4 - φ 14 | AT063DR/AT075SC | YHJX - 10 | ||
| 25 | 180 | 90 | 209/242 | 108/120 | 265/289 | 115 | 85 | 65 | 16 | 2 | 4 - φ 14 | AT075DR/AT083SC | YHJX - 10 | ||
| 32 | 200 | 100 | 209/275 | 108/132 | 287/312 | 140 | 100 | 76 | 18 | 3 | 4 - φ 18 | AT075DR/AT092SC | YHJX - 10 | ||
| 40 | 220 | 110 | 242/332 | 120/148 | 317/339 | 150 | 110 | 84 | 18 | 3 | 4 - φ 18 | AT083DR/AT105SC | YHJX - 20 | ||
| 50 | 240 | 120 | 275/332 | 132/148 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4 - φ 18 | AT092DR/AT125SC | YHJX - 50 | ||
| 65 | 260 | 130 | 275/385 | 132/165 | 357/389 | 185 | 145 | 118 | 22 | 3 | 4 - φ 18 | AT105DR/AT140SC | YHJX - 50 | ||
| 80 | 280 | 140 | 332/450 | 148/188 | 400/425 | 200 | 160 | 132 | 24 | 3 | 8 - φ 18 | AT125DR/AT140SC | YHJX - 100 | ||
| 100 | 320 | 160 | 385/507 | 165/215 | 443/531 | 235 | 190 | 156 | 24 | 3 | 8 - φ 22 | AT140DR/AT190SC | YHJX - 100 | ||
| 125 | 380 | 190 | 450/562 | 188/235 | 548/583 | 270 | 220 | 184 | 26 | 3 | 8 - φ 26 | AT160DR/AT210SC | YHJX - 200 | ||
| 150 | 440 | 220 | 507/646 | 215/272 | 628/665 | 300 | 250 | 211 | 28 | 3 | 8 - φ 26 | AT190DR/AT240SC | YHJX - 200 | ||
| 200 | 550 | 260 | 562/722 | 235/305 | 695/744 | 360 | 310 | 274 | 30 | 3 | 2 - φ 26 | AT210DR/AT270SC | YHZ - 30 | ||
| Примечание: длина и размер связывающего фланца могут быть разработаны в соответствии со стандартом HG/T 20592 или требованием пользователя. Примечание: двоичный/односторонний (рессорный) привод данных XXXX/XX. Примечание: корни, которые не совпадают с крутящим моментом двери клапана, могут быть изменены в зависимости от типа держателя, использующего медиаморфный инструмент. Примечание: просьба обращаться в настоящее управление по вопросу о сопоставлении и числе вышестоящих приставов с мягкими закрытыми (F, N, P) клапанами (f, n, p), а также о сопоставлении и числе защемленных клапанов с защемленными дверями времени. Примечание: число типов, выбранных держателем в таблице, предназначено только для тестирования. |
|||||||||||||||
