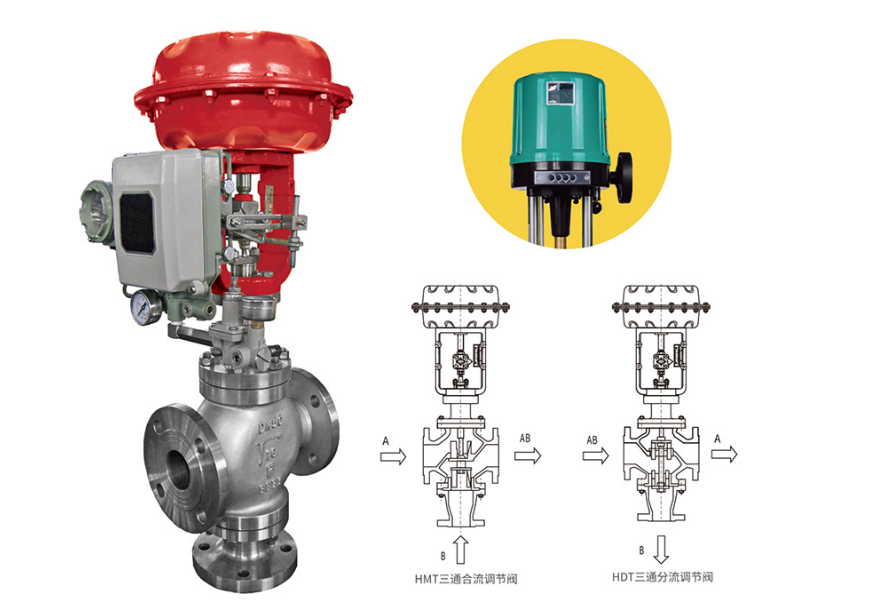

Регулирующий клапан HM(D)T с тройным соединением/шунт
В случае, когда регулирующий клапан HM(D)T используется для регулирования взаимосвязанных тройных трубопроводов, существует две формы комбинированного HMT и шунтирования HDT.Общий разброс и разность давления более чем на час
Вентиль может использоваться только в случае шунтирования, но в случае, когда общий размер трассы составляет 80 мм и разность давления, он может использоваться только в случае шунтирования.
Многопружинный пневматический исполнительный механизм или электрический механизм, обладающий меньшим объёмом, лёгким весом, большой выходной силой, удобным для установки.
Стандартная спецификация | |
форм | Прямой проходной односедельный шаровой клапан |
Общий проход | 25,40,50,65,80, 100,125,150mm |
Общее давление | ANSI Class 150,300, 600; JIS 10K,20K,30K, 40K;PN 1.6, 4.0, 6.4 MPa* |
Форма связи | Тип: FF,RF,RJ,TG,MFM |
Гильза и верхний клапан Из тематериала и бонне |
SCPH2/WCB, SCPH21/WC6, SCS13A/CF8, SCS14A/CF8M, SCS16A/CF3M, Ti Диапазон рабочих температур и давлений для различных материалов |
Рабочая температура | Тип нормальной температуры (P): -17~+230°C. Тип удлинения 1 (EI): от -45 до -17C и от +230 до +566C. |
Форма колпака | нагнетатель жуть |
начинк наконец |
Политетрафторэтилен V-типа |
Покрытие поверхности прокладки | Плоская, зазубренная сталь (су304, Сюзи 316, сюз 316l), другие сплавы) Голубой (эпоксидная смола).Но когда корпус сделан из нержавеющей стали, эта часть не покрыта. |
Flange Standard:JB/ t79,1 -94(PN1.6MPal);HG20592-2009 |

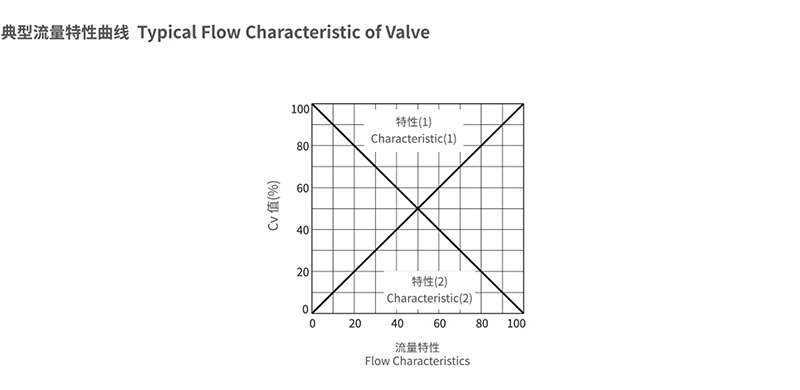

Cv и маршрут Cv | |||||
Общий проход | 25 | 32 | 40 | 50 | |
Диаметр тела | 20 | 25 | 32 | 40 | 50 |
Номинальное значение Cv | 6.3 | 10 | 23 | 23 | 40 |
Номинальный маршрут | 25 | ||||
Общий проход | 65 | 80 | 100 | 125 | 150 |
Диаметр тела | 65 | 80 | 100 | 125 | 150 |
Номинальное значение Cv | 63 | 100 | 160 | 250 | 400 |
Номинальный маршрут | 38 | 50 |
Исполнительный орган | |||||
Пневматическая мембрана | Тип поршня цилиндра | Электронная. | Умный. | ||
Жар/B | ZTCLS | ZTCL | Серия 381 | Серия ZM | |
Многопружинный тип | одностороннего действия | двойное действие | |||
использован служб |
регулирован | регулирован | регулирован | регулирован | |
Давление подачи газа или Напряжение подачи Рудерфорд Gas |
Давление воздуха (пружинный диапазон) Салли гас прессар. 140 (20-100) кпа 160 (20-100) кпа 280 (80-240) кпа 400 (80-240) кпа |
Давление подаваемого газа 400-700 кПа | Напряжение: 220 на 380V50Hz Введите сигнал: 4-20mA DC |
Напряжение: 220 на 380V50Hz Введите сигнал: 4-20mA DC Волтаж :220/380V 50Hz |
|
интерфейс | Воздухозаборник: RC1/4 | Воздухозаборник: G1/8;G1/4;G1/2;G3/8 | Линия: 2-PF3/4 | Линия: pg13,5 | |
Положительно. | Давление усиливается | Давление усиливается | Входные клапаны закрыты инптун придется |
Входные клапаны закрыты инптун придется |
|
Отрицательное действие | Барометрический клапан открывается | Барометрический клапан открывается | Входные клапаны открыты | Входные клапаны открыты | |
Обратн в хуж | ≤1%FS (с позиционером) ≤3%FS (без позиционера) |
≤1%FS (с позиционером) ≤3%FS (без позиционера) |
≤ 1% FS | ≤ 1% FS | |
Основная погрешность | ≤±1%FS (с позиционером) ±5%FS(без позиционера) ±2%FS (с типом HA1) |
≤1%FS (с позиционером) ≤5%FS (без позиционера) |
≤ ± 1% FS | ≤ ± 1% FS | |
Температура окружающей среды | Нормальн -30 ~ + 70 ℃ Высокотемпературн 0 ~ + 100 тип ℃ Криоген тип - 40 ~+ 40 ℃ |
Нормальн -20 ~ +60 ℃ Высокотемпературн 0 ~ + 100 тип ℃ Криоген тип - 50 ~+60 ℃ |
- 20~+ 70 ℃ | - 25~+ 70 ℃ | |
Краски. | Синяя отметка 10B5/10 | Синяя отметка 10B5/10 | |||
приложен | Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки |
Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки |
Униформа. | Униформа. |
Выбери таблицу параметров | ||||||||||
Диаметр тела. | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
Номинальный расход Коэффициент CV |
8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | |
Общий проход | маршрут | Дополнительный расход | Дополнительный коэффициент расхода Cv (★Стандартный ●Рекомендуемый o Индивидуальный) | |||||||
DN25 | 16mm | ★ | ||||||||
DN32 | 25mm | ★ | ||||||||
DN40 | ● | ★ | ||||||||
DN50 | ● | ● | ★ | |||||||
DN65 | 40mm | ★ | ||||||||
DN80 | ● | ★ | ||||||||
DN100 | ● | ● | ★ | |||||||
DN125 | 60mm | ★ | ||||||||
DN150 | ● | ★ | ||||||||
DN200 | ● | ● | ||||||||
DN250 | 100mm | ● | ||||||||
DN300 | ||||||||||
Мембрана пневматического исполнительного механизма Эффективная площадь A e(см) |
ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||
350 | 350 | 560 | 900 | |||||||
Способ действия | Пружинный предел Рэндж из спринга |
Металлическая печать позволяет разность давления (MPa) | ||||||||
Злиш откр | 20-100KPa | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 |
40-200KPa | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | |
80-240KPa | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | |
Злиш закр | 20-100KPa | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 |
40-200KPa | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | |
80-240KPa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 |
Пневматический мембранный расходящийся трехходовой клапан Единица измерения: МПа |
|||||||||||||||
Технические характеристики приводов | Давление питания МПа | Весенний ассортимент МПа | Позиционер | Допустимый перепад давления (мпа) | |||||||||||
Диаметр седла (мм) | |||||||||||||||
80 | 100 | 125 | 150 | ||||||||||||
ZHA/B-23 | 0.14 | 0.02-0.10 | Есть | 0.09 | 0.05 | ||||||||||
0.35 | 0.08-0.24 | 0.62 | 0.34 | ||||||||||||
ZHA/B-34 | 0.14 | 0.02-0.10 | 0.16 | 0.09 | 0.05 | 0.04 | |||||||||
0.35 | 0.08-0.24 | 1.1 | 0.62 | 0.39 | 0.27 | ||||||||||
ZHA/B-45 | 0.14 | 0.02-0.10 | 0.26 | 0.15 | 0.10 | 0.06 | |||||||||
0.35 | 0.08-0.24 | 1.9 | 1.07 | 0.69 | 0.47 | ||||||||||
Примечание: цифра Oabove - разница давления по шунту, остальные цифры одинаковы для межпотокового и шунтового давления. |

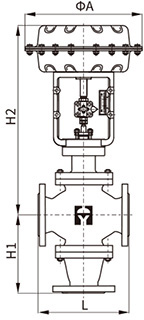

Единица измерения: МПа | ||||||||||||
Общий проход | HMT | HDT | 中A | |||||||||
NPS | DN | L | H1 | H2 | L | H1 | H2 | |||||
1" | 25 | 184 | 145 | 475 | 184 | 145 | 475 | 285 | ||||
11/2" | 40 | 222 | 205 | 495 | 222 | 205 | 495 | 285 | ||||
2" | 50 | 254 | 230 | 510 | 254 | 230 | 510 | 285 | ||||
21/2" | 65 | 276 | 260 | 670 | 276 | 260 | 670 | 365 | ||||
3" | 80 | 298 | 280 | 705 | 370 | 300 | 705 | 365 | ||||
4" | 100 | 352 | 330 | 745 | 400 | 330 | 745 | 365 | ||||
5" | 125 | 403 | 370 | 764 | 460 | 370 | 764 | 480 | ||||
6" | 150 | 451 | 410 | 791 | 530 | 450 | 791 | 480 |
