Технические условия Основание для проектирования DesignBasis Стандарт GB Проектный стандарт Гб/T12238 Структурная длина Лицом к лицу Соединение зажимов Гб/T 12221 Размер связи коннектинг Гб/T12221 Испытание и проверка Дже би – / T9092 Примечание: длина и разме...
Описание
маркер
| Технические условия | ||
| Основание для проектирования DesignBasis |
Стандарт GB | |
| Проектный стандарт | Гб/T12238 | |
| Структурная длина Лицом к лицу |
Соединение зажимов | Гб/T 12221 |
| Размер связи коннектинг |
Гб/T12221 | |
| Испытание и проверка | Дже би - / T9092 | |
| Примечание: длина и размер связывающего фланца серии можно проектировать по запросу пользователя. | ||
| Таблица основных компонентов | |||
| Название детали | материал | ||
| Z | C | P | |
| сиден | Резина, тефлон | ||
| Конусы. | Четыре с половиной стали. | Четыре с половиной стали. | Нержавеющая сталь |
| Taper пин | |||
| Бабочк доск | Шаровой чугун с твёрдым хромом Дуктиль ирон-ирон хад |
Углеродистая или нержавеющая сталь | Нержавеющая сталь |
| ответствен | Серое чугун. | Углеродист стал | Нержавеющая сталь |
| болт | Три с половиной стали. | Углеродист стал | Нержавеющая сталь |
| крепёжн | Четыре с половиной стали. | Нержавеющая сталь | Нержавеющая сталь |
| ключ Компан "Key" |
Четыре с половиной стали. | Четыре с половиной стали. | |
| втулк | HT200 | Комбинированный подшипник | Комбинированный подшипник |
| Круг 0. | Каучук (X), политетрафторэтилен (F) Rubber (X), Viton (F) |
||
| Пневматический установка | Серия AT, серия AW, серия BW В порядке, в порядке, в порядке |
||
| Указатель положения местоположен |
пластиков | ||
| Примечание: материалы для основных компонентов и герметика серии бабочек могут быть разработаны в соответствии с фактическими условиями труда или специальными требованиями пользователей. | |||

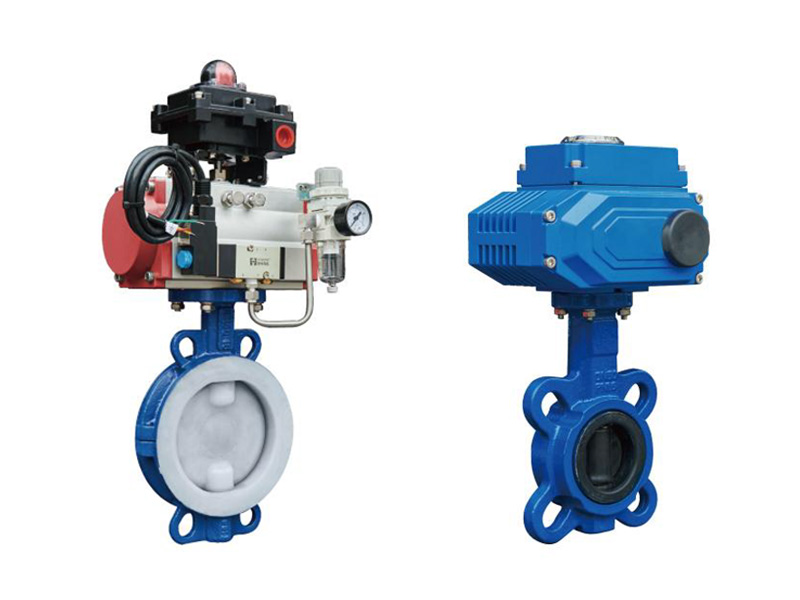

| Пневматический клапан баттерфляя с мягкой герметизацией | |
| Воздух софтерштурм | |
| модел | YHD67 (4) 1X (F, F4, дж) |
| Глотк диаметр | DN50-1200mm |
| давлен | 0,6, 1.0, 1,6, 2,5 мпа;150Lb, 300Lb |
| Способ связи. | Сопряжение, франкоязычное соединение Флэнгде коннектинг |
| Эталон размера | Знаки, знаки красоты Гб, ANSI |
| Тело найдено | Чугун, углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, 2205, 904L, Ti) (CF8,CF8M, 2205.904L, Ti) |
| Авторизованный материал | Каучук (X), политетрафторэтилен (F) Rubber (X), Viton (F) |
| Способ действия | Двойное действие, одно действие (пружинная перезагрузка) "Дубле-атинь/сингла-атитор" |
| Способ управления | Переключатель, регулирующий тип Просто тип, просто тип |
| Выбор приложения | Электромагнитные клапаны, фиксаторы, лимитные переключатели, газовые источники, работающие с тройными элементами, ручной механизм Solenoid valve,Locator,Limit switch,F.R.L.Com binitmanual Device |
| Стандартный клапан электробаттерфляя с мягкой герметизацией | |
| модел | YHD97 (4) 1X (F, F4, дж) |
| Глотк диаметр | DN50-1200mm |
| давлен | 0,6, 1.0, 1,6, 2,5 мпа;150Lb, 300Lb |
| Способ связи. | Сопряжение, франкоязычное соединение Флэнгде коннектинг |
| Эталон размера | Знаки, знаки красоты Гб, ANSI |
| Тело найдено | Чугун, углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, 2205.904L, Ti) |
| Авторизованный материал | Каучук (X) политетрафторэтилен (F) |
| Способ действия | Тип электрооткрывания, тип выключения |
| Способ управления | Переключатель, регулирующий тип |
| Выбор приложения | Путевой выключатель, модуль аналоговой обратной связи, электрощит |

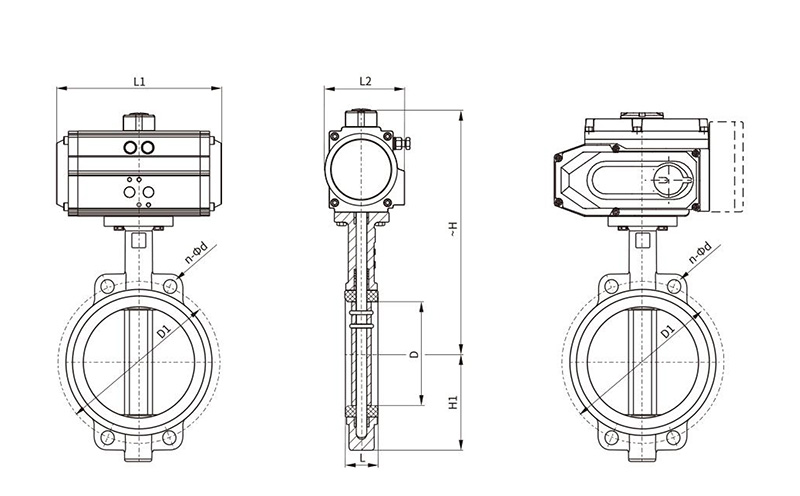

| Основные формы и размеры фланца | ||||||||||
| YHD671X (F/F4 / дж)-PN6-10 (0,6 — 1.0 мпа) | ||||||||||
| Общий проход | Внешний размер Референс валуэ. |
Размер связи (оценка) Референс валье. |
Пневматический исполнительный номер | Электрический исполнительный номер | ||||||
| мм | L | L1 | L2 | - H | H1 | D | D1 | n- средняя d | ||
| 50 | 43 | 169/169 | 84/84 | 269/281 | 68 | 52.9 | 120 | 4 - φ 23 | AT063DR/AT075SC | YHJX - 05 |
| 65 | 46 | 169/201 | 84/98 | 283/303 | 75 | 64.5 | 136.2 | 4 - φ 26,5 | AT063DR/AT075SC | YHJX - 05 |
| 80 | 49 | 169/209 | 84/108 | 289/309 | 93 | 78.8 | 160 | 8 - φ 18 | AT075DR/AT083SC | YHJX - 10 |
| 100 | 52 | 201/242 | 98/120 | 320/338 | 104 | 10.4 | 185 | 4 - φ 24,5 | AT075DR/AT092SC | YHJX - 10 |
| 125 | 56 | 209/275 | 108/132 | 351/366 | 118 | 123.3 | 215 | 4 - φ 23 | AT092DR/AT105SC | YHJX - 10 |
| 150 | 56 | 275/332 | 132/148 | 380/405 | 133 | 155.6 | 238 | 4 - φ 25 | AT105DR/AT125SC | YHJX - 20 |
| 200 | 60 | 332/385 | 148/165 | 435/477 | 165 | 202.5 | 295 | 4 - φ 25 | AT125DR/AT140SC | YHJX - 50 |
| 250 | 68 | 385/450 | 165/188 | 509/552 | 197 | 250.5 | 357 | 4 - φ 29 | AT140DR/AT160SC | YHJX - 100 |
| 300 | 78 | 450/507 | 188/215 | 597/622 | 224 | 301.6 | 407 | 4 - φ 29 | AT160DR/AT190SC | YHJX - 100 |
| 350 | 78 | 507/562 | 215/235 | 653/688 | 267 | 333.3 | 467 | 4 - φ 30 | AT190DR/AT210SC | YHJX - 200 |
| 400 | 102 | 507/646 | 215/272 | 720/787 | 309 | 389.6 | 515 | 4 - φ 30 | AT210DR/AT240SC | YHJX - 200 |
| 450 | 114 | 562/646 | 235/272 | 772/858 | 328 | 440.51 | 565 | 4 - φ 30 | AT240DR/AT270SC | YHJX - 200 |
| 500 | 127 | 646/722 | 272/305 | 867/1004 | 361 | 491.5 | 620 | 4 - φ 33 | AW20 | YHZ - 30 |
| 600 | 154 | 722/1700 | 305 / — | 998/1220 | 459 | 592.5 | 725 | 4 - φ 36 | AW22 | YHZ - 45 |
| 700 | 165 | 1320/1970 | - 1 - | 1116/1282 | 520 | 695 | 840 | 4 - φ 36 | AW25 | YHZ - 60 |
| 800 | 190 | 1430/2700 | - 1 - | 1330/1007 | 591 | 794.7 | 950 | 4 - φ 39 | AW28 | YHZ - 90 |
| Примечание: данные xo/xx, соответственно, являются двунаправленным/односторонним (пружинный репозиционный) исполнителем пневматического действия.В зависимости от крутящего момента в разных клапанах, выбора среды, различных типов исполнительного устройства, соответствующие размеры которого изменяются вместе с ним. Примечание: данные выборки исполнителей в таблице только для сравнения. |
||||||||||
