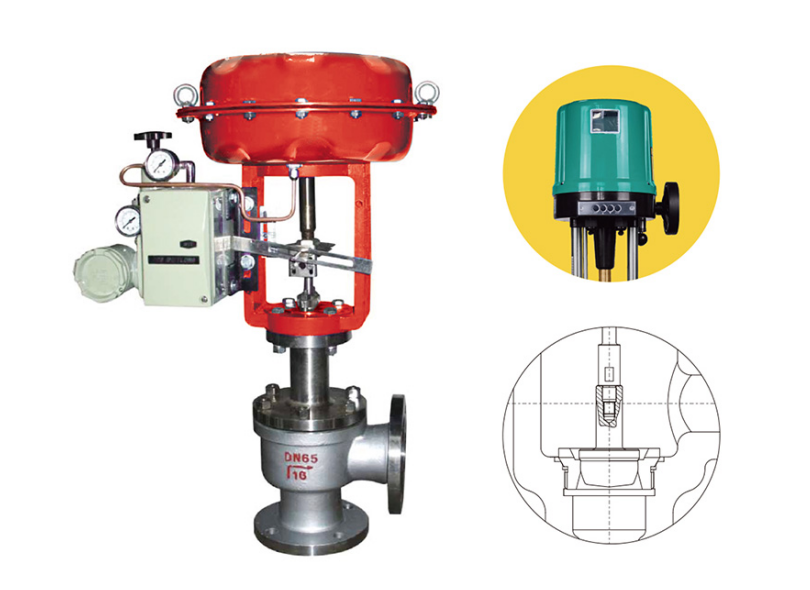

Регулирующий клапан типа хаа с одним сиденьем

Регулирующий клапан типа HAA () — регулирующий клапан с верхней направляющей структурой.Структура тела компактная, давление понизилось, потеря малого размера, большой трафика, широкий диапазон, точность кривой трафика.
Стержень направляет на большую площадь и устойчив к вибрации.Регулирующий клапан состоит из многопружинной тонкой мембраны или электронного исполнительного механизма, компактный и с большим выводящим моментом.

Стандартная спецификация
M a, n, n, e, r	Одноместный шаровой клапан углового типа
Общий проход	15,20,25,40,50,65,80,100,125,150,200 мм
Общее давление	ANSIClass 150.300.600;10 штук, JIS 20 штук, 30, 40 тысяч;PN1.6, 2,5, 4.0, 6.4 мпа
Форма связи	Тип: FF,RF,RJ,TG,MFM Тип сварки: SW(40 — 50 мм);(65 ~ 200mm) "ха тек"
Гильза и верхний клапан	SCPH2 / €ет, SCPH21 / WC6, SCS13A/CF8, SCS14A/CF8M, SCS16A/CF3M, Температурный диапазон давления для различных материалов из титана и других легированной стали
Форма верхней клапана	Комнатн температур (P) : - 17 + 230 ℃ Вытягива тип I (эл) : - 45 - - 17 ℃, + 230 - + 566 ℃ Вытягива тип II (эла) : - 100 - - 45 ℃
Форма колпака	нагнетатель
начинк	V-образный политетрафторэтилен, графитовый наполнитель
Сим	Плоская, зазубренная сталь (су304, Сюзи 316, сюз 316l), другие сплавы)
Поверхностное покрытие	Голубой (эпоксидная смола).Но когда корпус сделан из нержавеющей стали, эта часть не покрыта.

Cv и маршрут Cv
Общий проход	15					20			25			32				40				50
Диаметр тела	10	12		15		15		20	20	25		25		32		25	32	40		32		40		50
Номинальное значение Cv	1.6	2.5		4		4		6.3	6.3	10		10		17		10	17	24		17		24		40
Номинальный маршрут (мм)												25
Общий проход	65				80				100				125				150				200
Диаметр тела	40	50	65		50		65	80	65	80	100		80		100	125	100	125	150		125		150	200
Номинальное значение Cv	24	40	63		40		63	100	63	100	160		100		160	250	160	250	400		250		400	630
Номинальный маршрут (мм)	38												50								75

Исполнительный орган
	Пневматическая тонкая мембрана	Пневматическая пробка Килиндер пистон тайп		Электронная.	Умный.
	Жар/B	ZTCLS	ZTCL	381 серия 381Series	Колонна Z-M ZM Series
	Многопружинный тип	Одно действие.	Двойной эффект.	381 серия 381Series	Колонна Z-M ZM Series
использован	регулирован	регулирован		регулирован	регулирован
					Regulaton
Давление подачи газа или Напряжение подачи Рудерфорд	Давление воздуха (пружинный диапазон) Салли гас прессар. 140 (20-100) кпа 160 (20-100) кпа 280 (80-240) кпа 400 (80-240) кпа	Давление воздуха от 400 до 700 кпа сапли 400 — 700KPa		Напряжение: 220 на 380V50Hz Введите сигнал: 4-20mADC	Напряжение: 220 на 380V50Hz Введен сигнал: 4-20mA DC
интерфейс	Воздухозаборник: RC1/4	Воздухораспределитель: G1/8;G1/4;G1/2;G3/8		* 2 — PF3/4	Линия: pg13,5
Положительно. Утвержден Action	Давление усиливается	Давление усиливается		Входные клапаны закрыты инптун валье	Входные клапаны закрыты инптун возможно
Реакция.	Барометрический клапан открывается возможно	Барометрический клапан открывается Будет сделано		Входные клапаны открыты Будет сделано	Входные клапаны открыты инптун возможно
Обратн в хуж	1%FS(локатор) 2 %FS(без локатора) ≤ 1% франк сакк (with Positioner) « ≤ 3% франк сакк (no Positioner) «	1%FS(локатор) 2 %FS(без локатора) ≤ 1% франк сакк (with Positioner) « ≤ 3% франк сакк (no Positioner) «		≤ 1% FS	≤ 1% FS
Основная погрешность	Пиньятиньи 1% (ленточный локатор) 2 %FS(без локатора) ≤ ± 1% франк сакк (with Positioner) « ≤ 3% франк сакк (no Positioner) «	10 % % % (ленточный локатор) 2 %FS(без локатора) ≤ ± 1% франк сакк (with Positioner) « ≤ 3% франк сакк (no Positioner) «		≤ ± 1% FS	≤ ± 1% FS
Температура окружающей среды	Нормальн - 30 - + 70 ℃ Высокотемпературн 0 - + 100 тип ℃ Криоген тип - 40 - + 40 ℃ Нормальн температур Type 30 - + 70 ℃ High температур Type 0 - + 100 ℃ Ло температур Type - 40 - + 40 ℃	Нормальн - 20 - + 60 ℃ Высокотемпературн 0 - + 100 тип ℃ Криоген тип - 50 - + 60 ℃ Нормальн температур Type - 20 - + 60 ℃ High температур Type 0 - + 100 ℃ Ло температур Type - 50 - + 60 ℃		- 20 - + 70 ℃	- 25 + 70 ℃
Краски.	Синяя отметка 10B5/10 т	Темница 10 в5 из 10
приложен	Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки	Фиксатор/фильтр воздуха/редукционный клапан Предохранительный клапан/клапана/механизм рулетки		Униформа.	Униформа.

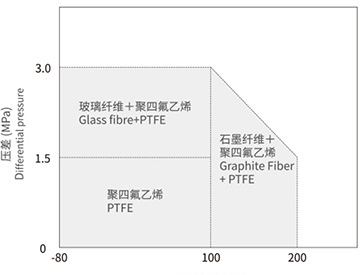

Предел температур и разности давления для работы в сточной сварке

Температура жидкости (C)

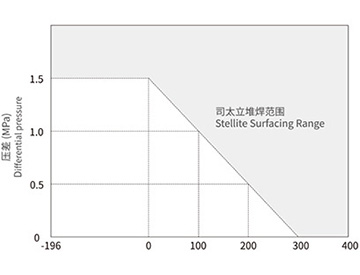

Мягкие тела, температура и разность давления

Жидкост температур (℃)

Селективная таблица параметрии
Диаметр тела.	10, 15, 20, 25							40 50			80 100			150 200
Seat Diameter
Номинальный расход Коэффициент CV	Равный процент	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
Номинальный расход Коэффициент CV	прям	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
Общий проход	маршрут	Избирательный поток Option	Коэффициент с Ал coeffi	V (* нормальн ● туж cient of flow Cv(*s)		усиление Tandard ти
DN20	16mm				★
DN25	16mm				●	★
DN32	25mm						★
DN40				о	-			★
DN50				о	0				★
DN65	40mm						о		о	★
DN80									о		★
DN100							о	о	о			★
DN125	60mm									о	о	о	★
DN150														★
DN200											0	0			★
Мембрана пневматического исполнительного механизма Эффективная площадь A e(см)		Жар/B - 22					Жар/B - 23			Жар/B - 34			Жар/B - 45
		350					350			560			900
Способ действия	Пружинный забор Рэндж из спринга	Металлическая печать позволяет разность давления (MPa), которая позволяет различать металлургическую диффузию (MPa)
Злиш откр Open	20-100KPa	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	( На 0.03
	40-200KPa	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	80-240KPa	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21
Злиш закр близк	20-100KPa	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	40-200KPa	6.4	6.4	6.4	6.4	6.4	5.86	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	80-240KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52

Кривая высокой точности потока

Высокий уровень секретности

Сокращение расходов (%)

Равнопроцентная характеристика (% металлического тела CF)
Strokes (%) →

Сокращение расходов (%)

Линейная характеристика (металлическая гильза LCF)

Сокращение расходов (%)

Равнопроцентная характеристика (% мягкого тела)
Strokes (%) →

Сокращение расходов (%)

Линейная характеристика (металлическая гильза LTF)

Размер контрольного клапана и сжатый внутренний элемент с маршрутом, номинальное значение Cv
клапа размер размер финч (мм)	Клапа ядр размерразмер финч (мм)	номинальн маршрутstrokes (мм)	Номинальная Cv величина Rated Cv
			Откройте клапан
			Например, процентная характеристика					Линейная характеристика
			10%	25%	50%	75%	100%	10%	25%	50%	75%	100%
Три четверт (20)	Четверт (8)	16	0.09	0.17	0.34	0.95	1.6	0.27	0.68	1.09	1.49	1.8
	3/8 (10)		0.14	027	053	1.48	2.5	0.42	1.06	1.69	2.32	2.8
	1/2 (15)		0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	3/4 (20)		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
1 (25)	1/2 (15)	16	0.22	0.43	0.85	2.37	4	0.67	1.66	2.65	3.65	4.4
	3/4 (20)		0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	1 (25)		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
11 четверт (32)	3/4 (20)	25 )	0.34	0.68	1.35	3.74	6.3	1.05	2.60	4.16	5.72	6.9
	1 (25)		0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	11 четверт (32		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
полтор (40)	1 (25)	25 )	0.55	1.08	2.14	5.93	10	1.67	4.15	6.64	9.11	11
	11 четверт (32)		0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	11/2 (40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
2 (50)	11 четверт (32)	) 38	0.87	1.73	3.42	9.49	16	2.67	6.63	10.62	14.58	17.6
	11/2 (40		1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	2 (50)		2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
21/2 (65)	11/2 (40)	38	1.36	2.72	5.35	14.82	25	4.17	10.37	16.59	22.79	27.5
	2 (50)		2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	21/2 (65)		3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
3 (80)	2 (50)	38	2.18	4.32	8.54	23.71	40	6.67	16.58	26.56	36.46	44
	21/2 (65)		3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	3 (80)		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
4 (100)	21/2 (65)	38	3.34	6.81	13.45	37.35	63	10.47	26.01	41.63	57.17	69
	3 (80)		5.45	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	4 (100)		8.72	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
5 (125)	3 (80)	50	13.62	10.81	21.36	59.28	100	16.69	41.46	66.37	91.14	110
	4 (100)		21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	5 (125)		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
6 (150)	4 (100)	50	21.80	17.29	34.17	94.85	160	26.70	66.34	106.2	145.8	176
	5 (125)		13.62	27.06	53.40	148.2	250	41.72	103.7	165.9	227.9	275
	6 (150)		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
8 (200)	5 (125)	75	13.62	27.06	53.40	148.2	250	71.72	103.7	165.9	227.9	275
	6 (150)		21.80	43.23	85.42	237.1	400	66.75	165.85	265.5	364.6	440
	8 (200)		34.34	68.08	134.5	373.5	630	104.7	260.1	416.3	571.7	690

Авторизация, комбинация материалов внутри клапанов и использование температурного диапазона.авторизация позволяет утечку
Из матери и из страны отдыха Из углеродной стали: карбон стил (Carbon Steel)
тело		SCPH2 / A216 — €ет, SCPH21 / A217 — WC5, SCPL1 / A352 - LCB
Клапа ядр	материа	SUS304/316	SUS304/316	SUS304/316
Клапа ядр	с в		R.T фел	SS/SF
сиден	материа	SUS304/316	SUS304/316	SUS304/316
сиден	с в			SS/SF
Направляющий кобура	материа	SUS420	SUS420	SUS420
Направляющий кобура	с в	HT	HT	HT
прокладк	материа	SUS316L	SUS316L	SUS316L
Авторизация позволяет утечку Из города	ANSI	ClassIV	Класс ва	Класс IV
Авторизация позволяет утечку Из города	Номинальная CvX	0.01%	Нулевая утечка. Non-Leakage	0.01%
Использ температурн ℃	Тело SCPH2/WCB SCPH2 / €ет Body	- 17 - + 425	- 17 - + 230	- 17 - + 425
	Авторизация SCPH21/WC6 SCPH21 / WC6 Body	- 17 - + 566	- 17 - + 230	- 17 - + 566
	Тело SCPL1/LCB SCPL1 / LCBBody	45 - + 350	- 45 + 230	- 45 - + 350
Rt FE прочна: термообработка: ST: переработанный сплав SF: частичный сточный сплав sf: переработанный сплав

Субъект: нержавеющая сталь боди материл: стационарная сталь стель
тело		SCS13A/CF8, SCS14A/CF8M, SCS16A/CF3M
Клапа ядр	материа	SUS304/316/316L	SUS304/316	SUS304/316/316L
Клапа ядр	с в		R.T фел	SS/SF
сиден	материа	SUS304/316/316L	SUS304/316/316L	SUS304/316/316L
сиден	с в			SS/SF
Направляющий кобура	материа	SUS304/316/316L	SUS304/316/316L	SUS304/316/316L
Направляющий кобура	с в		R.T фел	ST
прокладк	материа	SUS316L	SUS316L	SUS316L
Авторизация позволяет утечку	ANSI	Класс IV	Класс ви	Класс IV
Авторизация позволяет утечку	Номинальная CvX Rated CVX	0.01%	Нулевая утечка. Non-Leakage	0.01%
Использ температурн ℃		- 196 + 566	- 45 + 230	- 196 + 566

Разрешите разность давления
Многопружинный исполнительный механизм
Исполнительный орган спецификац	Давление воздуха кпа	Пружинный предел спринг	Inch (мм)
			Размер клапана
			Три четверт (20)	1 (25)	11 четверт (32)	полтор (40)	2 (50)	21/2 (65)	3 (80)	4 (100)	5 (125)	6 (150)	8 (200)
Жар/B - 22	140	20-100	1.17	0.75
	240	40-200	2.73	1.75
	300	80-240	5.85	3.75
Жар/B - 23	140	20-100	1.64	1.05	0.63	0.4	0.26
	240	40-200	3.82	2.45	1.49	0.96	0.61
	300	80-240	8.19	5.24	3.19	2.05	1.31
Жар/B - 34	140	20-100			1.02	0.66	0.42	0.24	0.16	0.10
	240	40-200			2.38	1.53	0.98	0.58	0.38	0.24
	300	80-240			5.12	3.28	2.10	1.24	0.82	0.52
Жар/B - 45	140	20-100						0.40	0.26	0.17	0.11	0.07	0.02
	240	40-200						0.93	0.61	0.39	0.25	0.17	0.07
	300	80-240						1.98	1.32	0.84	0.54	0.37	0.16

Электронно-исполнительный механизм 381L, строка 3, 8, 1L, единица Unit в Electronic Actuator :MPa
Модель/спецификация Model /	Номинальное напряжение	Inch (мм)
		Размер клапана
		Три четверт (20)	1 (25)	11 четверт (32)	полтор (40)	2 (50)	21/2 (65)	3 (80)	4 (100)	5 (125)	6 (150)	8 (200)
381LX/SA - 08	110V 220V 380V	2.38	1.52	0.93	0.59	0.38
381LX/SA - 08		1.91	1.22	0.74	0.47	0.30
381LX/SA - 20		4.77	3.05	1.86	1.19	0.76	0.45
381LX/SA - 20		3.82	2.44	1.49	0.95	0.61	0.36
381LX/SA - 30				2.79	1.79	1.14	0.67	1.21	0.28	0.18	0.12	0.03
381LX/SA - 30				2.23	1.43	0.91	0.54	0.96	0.22	0.14	0.10	0.02
381LSB - 50				4.66	2.98	1.91	1.13	1.51	0.47	0.30	0.21	0.08
381LSB - 50				3.73	2.38	1.52	0.90	1.20	0.38	0.24	0.16	0.06
381LX/SA - 65							1.35	2.34	0.57	0.36	0.25	0.11
381LX/SA - 65							1.08	1.87	0.45	0.29	0.20	0.08
381LX/SA - 99							2.26	2.92	0.95	0.61	0.42	0.20
381LX/SA - 99							1.80	2.33	0.76	0.48	0.33	0.15
381LX/SA - 160										0.97	0.67	0.35
381LX/SA - 160										0.78	0.54	0.27

Внешний размермм
Общий проход		L	H1	H		ΦΧ174 а
NPS	DN	PN1.6/2,5 (мпа)	H1	Комнатн температур нормальн температур	среднетемпературн	ΦΧ174 а
11/02	40	111	111	555	725	285
2	50	127	127	555	725	285
21/02	65	138	138	705	895	360
3	80	149	149	715	910	360
4	100	176	176	755	1005	360
5	125	196	196	995	1290	360
6	150	225	225	955	1290	470
8	200	271	271	1405	1670	470

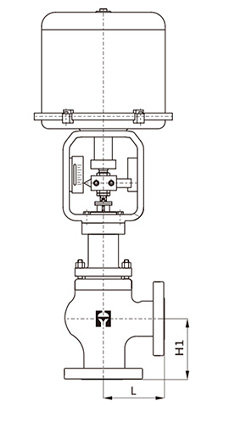

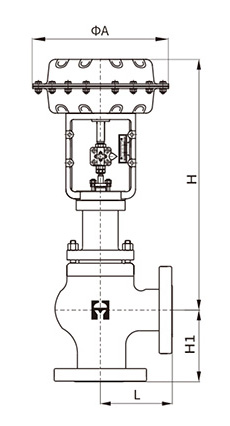

Пленочная форма

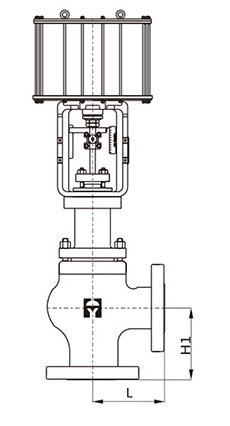

Поршневой режим

электродинамический

Общий проход		L	H1	H		ΦΧ174 а
NPS	DN	PN1.6/2,5 (мпа)	H1	Комнатн температур нормальн температур	среднетемпературн	ΦΧ174 а
11/02	40	111	111	555	725	285
2	50	127	127	555	725	285
21/02	65	138	138	705	895	360
3	80	149	149	715	910	360
4	100	176	176	755	1005	360
5	125	196	196	995	1290	360
6	150	225	225	955	1290	470
8	200	271	271	1405	1670	470

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Пневматические резьбовые клапаны с угловым седлом

Технический параметр Диэлектрическ температур: - 20 ℃ + 150 ℃ Температур окружа сред: - 20 ℃ + 60...

Подробнее 🡥

Шаровой кран с фторопластовой футеровкой

Технические условия Проектный стандарт Ел/T3704, гб/T 12237 API6D Критерий длины конструкци...

Подробнее 🡥

Изолированный регулирующий клапан с одним седлом втулки

Регулирующий клапан HTS/HCBJ(B) термодержателя с одним сидением/цилиндр Регулирующий одноместный ...

Подробнее 🡥

YH48D серия мембранный электромагнитный клапан с нулевым давлением

Область применения Газ и нефть, оборудование для защиты окружающей среды, оборудование для увлажн...

Подробнее 🡥

YH47P серия газовый автоматический электромагнитный клапан

Применение Промышленные печи, городской газ, газогенераторные установки Технические па...

Подробнее 🡥

Вентиляционный поворотный клапан

Стандартная спецификация вентиляционного пневматического баттерфляя модел YHD641W калибр...

Подробнее 🡥

YH29 39 серия поршневых электромагнитных клапанов аварийного отключения

Область применения Промышленные печи, горелки, мусоросжигательные печи, газовое отопительное обор...

Подробнее 🡥

YH22P-12 серия компактный двухпозиционный трехходовой электромагнитный клапан

Область применения кспериментальное оборудование, аналитические измерительные приборы, обращение ...

Подробнее 🡥

Трехэксцентриковый поворотный клапан вафельного типа

техническая спецификация Основа конструкции Стандарт GB Стандарт ANSI Стандарт проектирован...

Подробнее 🡥

YHSE-23 серия двухпозиционный трехходовой электромагнитный клапан

Область применения Этот клапан в основном используется для пневматической системы управления, так...

Подробнее 🡥

Клапан-бабочка с фторсодержащей прокладкой (центральная линия)

Серия поворотных затворов с фторопластовой футеровкой «Существует два основных типа, а именно YHD...

Подробнее 🡥

Зажимной V-образный шаровой кран

Технические условия Основание для проектирования Отметка G-B подтверждена Стандарт ANSI Про...

Подробнее 🡥

Сильфонный односедельный регулирующий клапан

Регулирующий клапан гофрированной трубы HTSW Регулирующий клапан HTSW является одним из регулирую...

Подробнее 🡥

YH21P серия компактный электромагнитный клапан

Область применения Научно-исследовательское экспериментальное оборудование, аналитические измерит...

Подробнее 🡥

YH35D серия большого диаметра пилотного мембранного электромагнитного клапана

Области применения Водоподготовка, водопроводные станции, ОВКВ, подпиточная вода для котлов, вент...

Подробнее 🡥

Фиксированный шаровой кран по стандарту ANSI

Технические условия Основание для проектирования Design Basis Апи, стандарт ANSI Проектный ст...

Подробнее 🡥

Продукция

Продукция

Почему стоит выбрать электрические шаровые краны

Как настроить гидравлический эксцентриковый поворотный клапан

Роль поршневого электромагнитного клапана

Односедельный клапан регулировки угла

Описание

маркер

Предел температур и разности давления для работы в сточной сварке

Мягкие тела, температура и разность давления

Кривая высокой точности потока

Высокий уровень секретности

Пленочная форма

Поршневой режим

электродинамический

связаться с нами

Сопутствующие популярные продукты

Пневматические резьбовые клапаны с угловым седлом

Шаровой кран с фторопластовой футеровкой

Изолированный регулирующий клапан с одним седлом втулки

YH48D серия мембранный электромагнитный клапан с нулевым давлением

YH47P серия газовый автоматический электромагнитный клапан

Вентиляционный поворотный клапан

YH29 39 серия поршневых электромагнитных клапанов аварийного отключения

YH22P-12 серия компактный двухпозиционный трехходовой электромагнитный клапан

Трехэксцентриковый поворотный клапан вафельного типа

YHSE-23 серия двухпозиционный трехходовой электромагнитный клапан

Клапан-бабочка с фторсодержащей прокладкой (центральная линия)

Зажимной V-образный шаровой кран

Сильфонный односедельный регулирующий клапан

YH21P серия компактный электромагнитный клапан

YH35D серия большого диаметра пилотного мембранного электромагнитного клапана

Фиксированный шаровой кран по стандарту ANSI

Пожалуйста, оставьте нам сообщение
