Основные структурные элементы: “Этот клапан состоит из частей, таких как корпус, резиновая кобура, стержень размера, пресс, тяжка, подставка, колесо и т.д. Принцип работы:” “Когда колесо поворачивается по часовой стрелке, то в то же время клапаны должны вращаться, чтобы ...
Описание
маркер

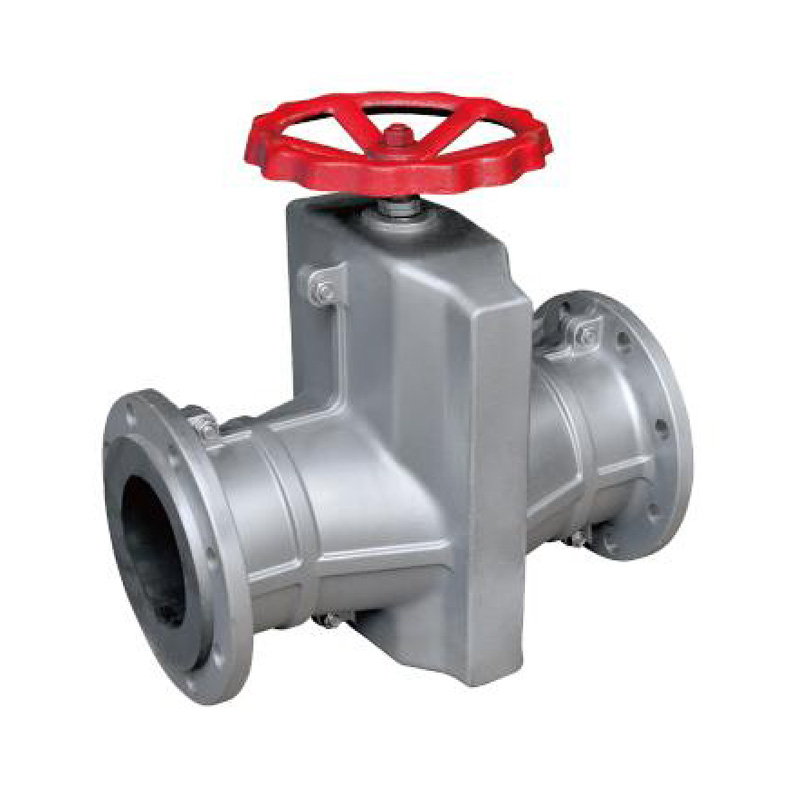

Основные структурные элементы:
"Этот клапан состоит из частей, таких как корпус, резиновая кобура, стержень размера, пресс, тяжка, подставка, колесо и т.д.
Принцип работы:"
"Когда колесо поворачивается по часовой стрелке, то в то же время клапаны должны вращаться, чтобы поднять верхний и нижний балласты для сжатия резиновой оболочки, что приводит к закрытию, а наоборот — открытию
Ка.Таким образом, пластина перемещается вверх и вниз между тягами, чтобы завершить работу с открытием и закрытием клапана."
Внимание:
"Из-за небольшой переносимости резиновой резины, поэтому при закрытии оператора при вращении колеса при ощущении умеренного сопротивления достигается предел открытости.не
Приложите все усилия и несколько дополнительных средств, отключите другие инструменты.
Установка и техническое обслуживание:"
Клапан с буквой "х" был произвольно установлен на трубопроводе без ограничений на поток среды.
"Обслуживание клапанов в этом случае было низким, и не было никаких авторитарных, герметичных, герметичных или телескопических труб, которые требовали бы регулярной замены.Колпак-это единственное, что нужно клапану
Замененные детали, как только были заменены трубы, клапаны были как новые.Этот клапан редко нуждается в запасах запчастей."
| Основные нормы производительности | |
| Майн перформанс | |
| Применимая температура Applicable температур |
Пригодная среда |
| ≤ 85 ℃ | Минералы, абразивы, сухая и влажная пыль |
| Основные детали | |
| назван | материал Material |
| ответствен | Алюминиевый сплав, чугун, литая сталь Алуминиум аллой, каст ирон, каст стель |
| Резиновая муфта | резинов |
| Клапан размера Лардж и смолл стемс |
Литая медь, углеродная сталь Кэст коппер, карбон стил |
| пресс | Шаровой чугун, чугун |
| тяг бар |
Чугунный чугун, 20 |
| кронштейн | Чернил для чутья железа нодулар |
| шибер | чугун |

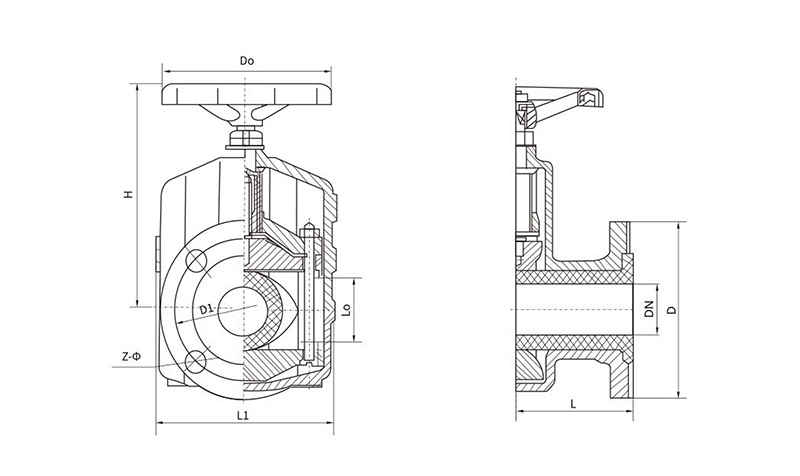

| Основные формы и размеры связи | |||||||||||
| Подразделение "мэйн олайн" и "коннект" :мм | |||||||||||
| Общий проход | Общее давление | Давление на работе. | L | L1 | ло | В D | φ D1 | В Do | H | В Z - | вес собран (кг) |
| 25 | 0.6 | 0.6 | 145 | 124 | 43 | 115 | 85 | 120 | 150 | 4 - φ 14 | 3 |
| 32 | 160 | 145 | 48 | 135 | 100 | 120 | 174 | 4 - φ 18 | 4.5 | ||
| 40 | 180 | 157 | 59 | 145 | 110 | 120 | 186 | 4 - φ 18 | 5.5 | ||
| 50 | 210 | 160 | 69 | 160 | 125 | 140 | 205 | 4 - φ 18 | 7.5 | ||
| 65 | 250 | 199 | 87 | 180 | 145 | 160 | 238 | 4 - φ 18 | 9.0 | ||
| 80 | 302 | 222 | 102 | 195 | 160 | 180 | 241 | 4 - φ 18 | 13.5 | ||
| 100 | 350 | 250 | 119 | 215 | 180 | 200 | 301 | 8 - φ 18 | 20 | ||
| 125 | 432 | 318 | 145 | 245 | 210 | 240 | 360 | 8 - φ 18 | 27.5 | ||
| 150 | 498 | 350 | 171 | 280 | 240 | 280 | 405 | 8 - φ 23 | 43 | ||
| 200 | 0.4 | 0.4 | 650 | 446 | 235 | 335 | 295 | 400 | 545 | 8 - φ 23 | 85 |
| 250 | 797 | 516 | 278 | 390 | 350 | 450 | 632 | 12 - φ 23 | 138 | ||
| 300 | 935 | 562 | 322 | 440 | 400 | 500 | 741 | 12 - φ 23 | 195 | ||
| 350 | 840 | 790 | 402 | 500 | 460 | 500 | 950 | 16 - φ 23 | |||
| 400 | 910 | 840 | 428 | 565 | 510 | 500 | 980 | 16 - φ 26 | |||
| Принято. | |||||||||||
| Проектирование и изготовление/длина конструкции: Q/LK001-2018 фланг: размер соединения HG/T 20592(1,0 мпа) | |||||||||||
