Технические условия Основание для проектирования Отметка G-B подтверждена Стандарт ANSI Проектный стандарт Гб/T 12237 ANSI B16.34 Размер связи коннектинг GB/T9113, HG/T 20592 ANSI B16.5 Испытание и проверка Дже би – / T9092 API598 ...
Описание
маркер
| Технические условия | ||
| Основание для проектирования | Отметка G-B подтверждена | Стандарт ANSI |
| Проектный стандарт | Гб/T 12237 | ANSI B16.34 |
| Размер связи коннектинг |
GB/T9113, HG/T 20592 | ANSI B16.5 |
| Испытание и проверка | Дже би - / T9092 | API598 |
| Список деталей | ||
| назван | Количество (часть) | материа |
| ответствен | 1 | €ет, CF8, CF8M, CF3, CF3M, 2205,904 "л", Ti |
| Клапа ядр равн |
1 | CF8, CF8M+ хромированное или сверхзвуковое распыление Или суперхромом |
| Рычаг заднего клапана Посл steam |
1 | 17-4PH, SS316 |
| Цилиндр. | 2 | SS304, SS316 |
| Рычаг переднего клапана | 1 | 17-4PH, SS316 |
| блёсткам | 1 | 17-4PH, SS316 |
| Плоск ключ Бемол компан "key" |
1 | SS304, 45 |
| Задняя крышка Посл желез |
1 | CF8, CF8M |
| Круг 0. | 1 | Фтор. Viton |
| Триммер. | Различн 1 Each1 |
PTFE |
| Самосмазочный подшипник | 1 | Композиционный материал Composites material |
| Самосмазочный подшипник | 1 | Композиционный материал Composites material |
| начинк наконец |
1 групп Group1 |
PTFE |
| набивка желез |
1 | CF 8 |
| О-образный круг. | 1 | Фтор. Viton |
| Герметик. Seal блок |
1 | PTFE,SS304,SS316+ хромированный или сверхзвуковой спрей Или суперхромом |
| Герметический пружина Блок спринг |
1 | SS316 |
| Крышка герметика | 1 | Q235, SS304, SS316 |
| Внутренний шестигранник | SS304 | |
| шестигранник | 4 | SS304 |
| Двухголовый винт | 2 | SS304 |
| Шестигранная гайка Харсбург nut |
2 | SS304 |

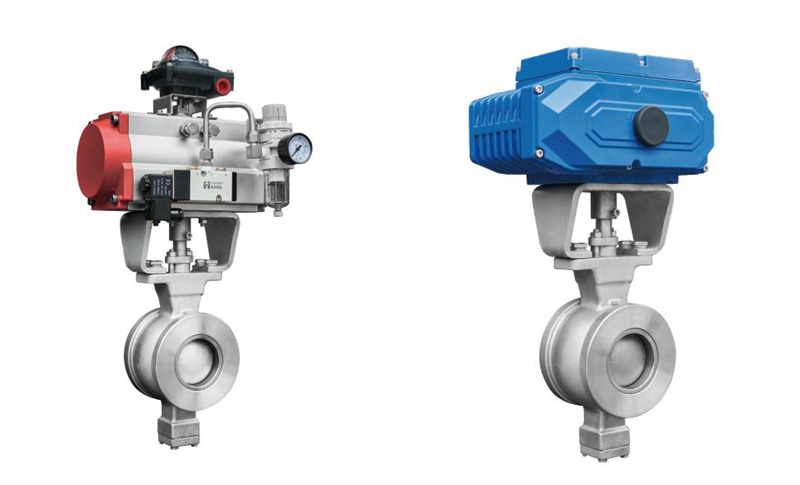

| Пневматический шаровой клапан V-типа | |
| модел | YHQ647F (P, H, Y) |
| Глотк диаметр | DN25-500mm |
| давлен | 1,6, 2,5, 4.0, 6.4 мпа;150Lb, 300Lb, 600Lb;10 штук, 20 штук |
| структур | Зафиксировать шар V-образным разрезом |
| Эталон размера | Знаки, знаки красоты, знаки дня |
| Тело найдено | Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M, 2205, 904L, Ti) |
| Авторизованный материал | Политетрафторэтилен (F), компаунд-полистирол (P), нейлон (N), твердый сплав (H, Y) |
| Способ действия | Двойное действие, одно действие (пружинная перезагрузка) |
| Способ управления | Переключатели, регулирующие, умные |
| Выбор приложения | Электромагнитные клапаны, фиксаторы, лимитные переключатели, газовые источники, работающие с тройными элементами, ручной механизм |
| Стандартная спецификация электроглобуса V-типа | |
| модел | YHQ947F (P, H, Y) |
| Глотк диаметр | DN25-500mm |
| давлен | 1,6, 2,5, 4.0, 6.4 мпа;150Lb, 300Lb, 600Lb;10 штук, 20 штук |
| структур | Зафиксировать шар V-образным разрезом |
| Эталон размера | Знаки, знаки красоты, знаки дня |
| Тело найдено | Углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M, CF3, CF3M, 2205, 904L, Ti) |
| Авторизованный материал | Политетрафторэтилен (F), компаунд-полистирол (P), нейлон (N), твердый сплав (H,Y) |
| Способ действия | Тип электрооткрывания, тип выключения |
| Способ управления | Переключатели, регулирующие, умные |
| Выбор приложения | Путевой выключатель, модуль аналоговой обратной связи, электрощит |
Консольный V-образный шаровой клапан с различными герметичными структурами
Вафер в-тайпе
Металлическая печать на месте
Высокотемпературная металлическая оболочка
Мягкая хватка
| Металлическая печать на месте металлическая |
||||
| Серийн номер Нет. |
назван | Тепл градус ван собира ℃ | ||
| 1 | Крышка герметичного клапана | - 20 160 ℃ - 20 230 ℃ |
||
| 2 | пружин спринг |
|||
| 3 | О-схема. | |||
| 4 | ответствен | |||
| 5 | Герметик. Seal блок |
|||
| 6 | Клапа ядр равн |
|||
| Высокотемпературная металлическая оболочка Высокий уровень |
||
| Серийн номер Нет. |
назван | Температурн диапазон ℃ |
| 1 | Крышка герметичного клапана | - 20 425 ℃ |
| 2 | пружин спринг |
|
| 3 | Давлен рисунок | |
| 4 | Графитовый кольцо | |
| 5 | сиден | |
| 6 | Клапа тел | |
| 7 | Клапа ядр равн |
|
| Мягкая хватка | ||
| Серийн номер Нет. |
назван | Температурн диапазон ℃ |
| 1 | Крышка герметичного клапана Seal бон |
- 20 160 ℃ |
| 2 | пружин спринг |
|
| 3 | О-образный круг. | |
| 4 | Клапа тел | |
| 5 | Герметик. Seal блок |
|
| 6 | Герметика (PTFE) Seal Ring |
|
| 7 | Клапа ядр равн |
|

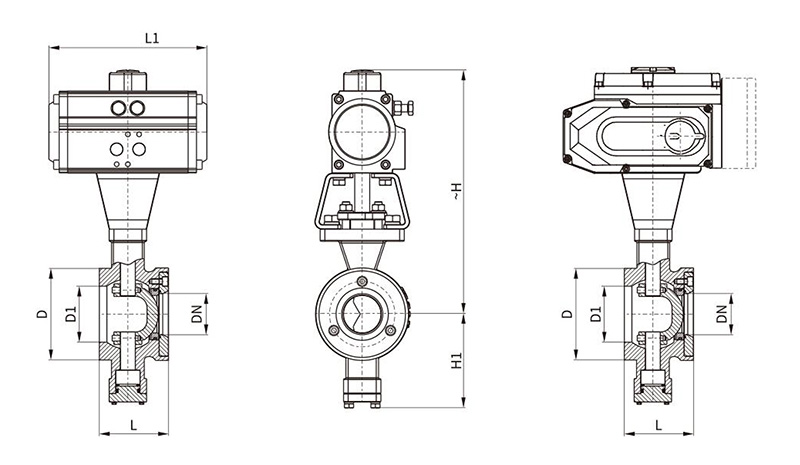

| Основные формы и размеры фланца | ||||||||
| YHVQ670F (P/H/Y) — PN16-25 (1,6 — 2,5 мпа) | ||||||||
| Общий проход | Размер формы/соединения (оценка) | Пневматический исполнительный номер | Электрический исполнительный номер | |||||
| мм | L | L1 | - H | H1 | D | D1 | ||
| 25 | 50 | 169/209 | 260/290 | 81 | 68 | 38 | AT063DR/AT075SC | YHJX - 05 |
| 32 | 60 | 169/209 | 267/297 | 86 | 76 | 45 | AT063DR/AT083SC | YHJX - 05 |
| 40 | 60 | 201/242 | 292/312 | 90 | 84 | 50 | AT075DR/AT092SC | YHJX - 10 |
| 50 | 75 | 209/242 | 292/312 | 93 | 100 | 62 | AT083DR/AT105SC | YHJX - 15 |
| 65 | 85 | 242/275 | 332/340 | 108 | 118 | 73 | AT092DR/AT125SC | YHJX - 20 |
| 80 | 100 | 275/332 | 359/381 | 123 | 132 | 90 | AT105DR/AT140SC | YHJX - 50 |
| 100 | 115 | 332/385 | 394/411 | 138 | 158 | 115 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 135 | 385/450 | 410/416 | 148 | 184 | 134 | AT140DR/AT160SC | YHJX - 100 |
| 150 | 160 | 450/507 | 461/486 | 170 | 216 | 164 | AT160DR/AT190SC | YHJX - 100 |
| 200 | 200 | 507/562 | 509/553 | 201 | 268 | 206 | AT190DR/AT210SC | YHJX - 200 |
| 250 | 240 | 272/305 | 572/628 | 237 | 326 | 260 | AT240DR/AT270SC | YHZ - 30 |
| Примечание: длина и размер связывающего фланца могут быть разработаны в соответствии со стандартом HG/T 20592 или требованием пользователя. Ставка: данные O00/0X являются двойным/односторонним (пружинная перезагрузка) |
||||||||
| Заметка: в зависимости от крутящего момента в разных клапанах, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующий размер меняется вместе с ним. | ||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании Примечание: данные выборки исполнителей в таблице только для сравнения |
||||||||

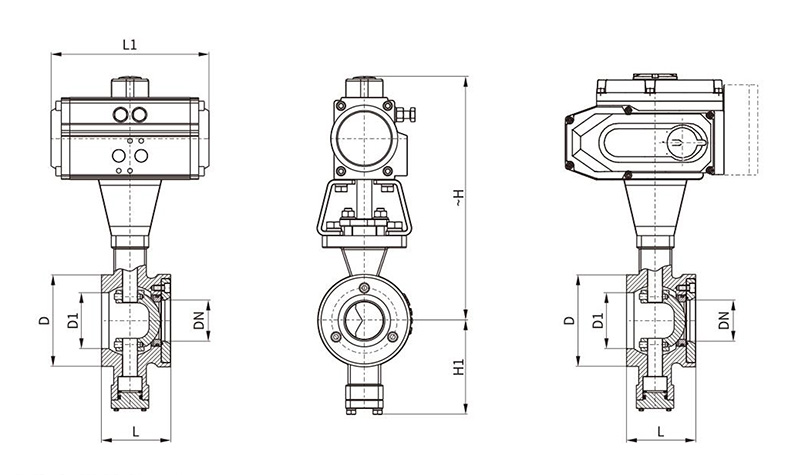

| Основные формы и размеры фланца | |||||||||
| YHVQ670F (P/H/Y)-класс 150 | |||||||||
| Общий проход | Размер формы/соединения (оценка) | Пневматический исполнительный номер | Электрический исполнительный номер | ||||||
| мм | in | L | L1 | - H | H1 | D | D1 | ||
| 25 | 1 | 50 | 169/209 | 260/290 | 81 | 68 | 38 | AT063DR/AT075SC | YHJX - 05 |
| 32 | 11/04 | 60 | 169/209 | 267/297 | 86 | 76 | 45 | AT063DR/AT083SC | YHJX - 05 |
| 40 | 11/02 | 60 | 201/242 | 292/312 | 90 | 84 | 50 | AT075DR/AT092SC | YHJX - 10 |
| 50 | 2 | 75 | 209/242 | 292/312 | 93 | 100 | 62 | AT083DR/AT105SC | YHJX - 15 |
| 65 | 21/02 | 85 | 242/275 | 332/340 | 108 | 118 | 73 | AT092DR/AT125SC | YHJX - 20 |
| 80 | 3 | 100 | 275/332 | 359/381 | 123 | 132 | 90 | AT105DR/AT140SC | YHJX - 50 |
| 100 | 4 | 115 | 332/385 | 394/411 | 138 | 158 | 115 | AT125DR/AT160SC | YHJX - 50 |
| 125 | 5 | 135 | 385/450 | 410/416 | 148 | 184 | 134 | AT140DR/AT160SC | YHJX - 100 |
| 150 | 6 | 160 | 450/507 | 461/486 | 170 | 216 | 164 | AT160DR/AT190SC | YHJX - 100 |
| 200 | 8 | 200 | 507/562 | 509/553 | 201 | 268 | 206 | AT190DR/AT210SC | YHJX - 200 |
| 250 | 10 | 240 | 272/305 | 572/628 | 237 | 326 | 260 | AT240DR/AT270SC | YHZ - 30 |
| Примечание: длина и размер связывающего фланца могут быть разработаны в соответствии со стандартом HG/T20592 или требованием пользователя. Примечание: данные XXX/p0XX, соответственно, являются двухфункциональным/односторонним (пружинный репозиционный) исполнителем. |
|||||||||
| Заметка: в зависимости от крутящего момента в разных клапанах, номер исполнительного устройства, использующего соответствующую среду, может отличаться, а соответствующий размер меняется вместе с ним. | |||||||||
| Конфигурация и данные выше приведены в виде мягких закрытых клапанов (F, N, P), конфигурации и данных герметичных клапанов и данных, которые необходимо проанализировать в этой компании. | |||||||||
